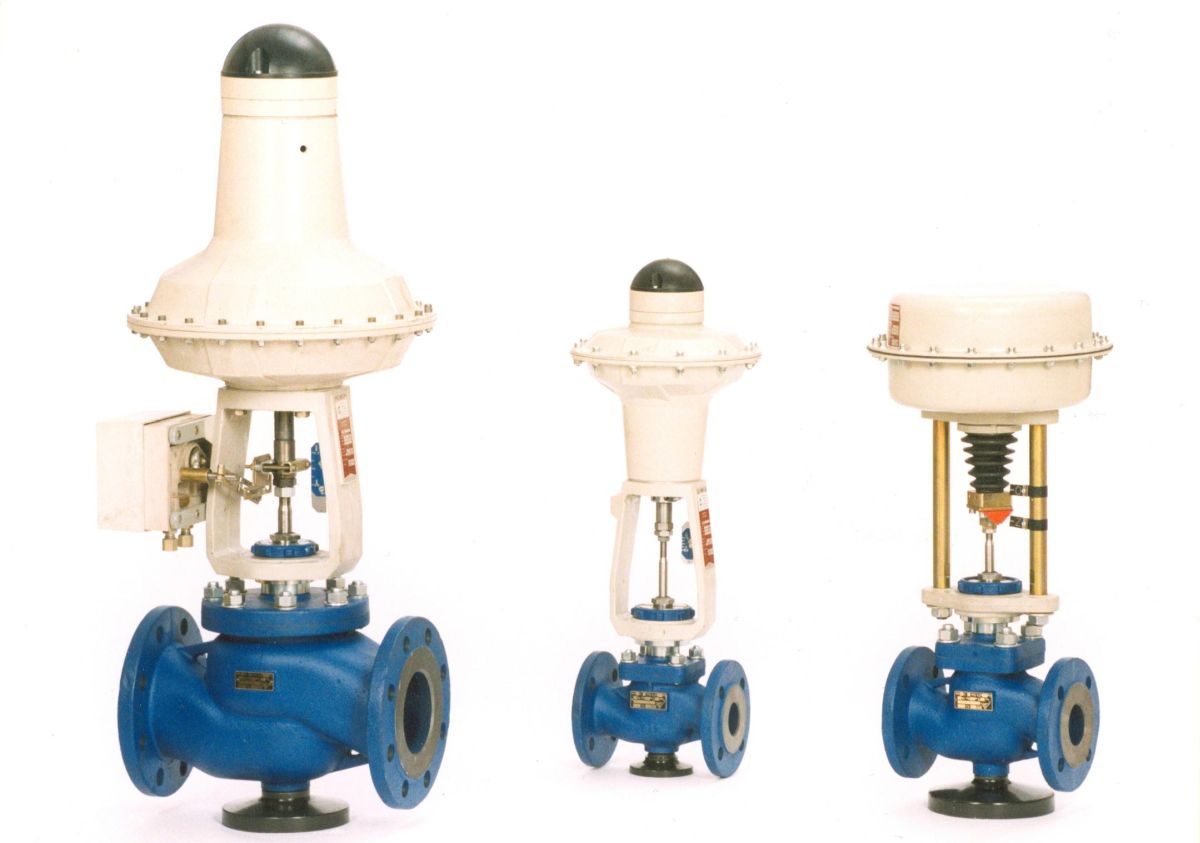

Двухходовой клапан
Двухходовой клапан – один из наиболее распространённых видов трубопроводной арматуры, основная задача которого заключается в обеспечении максимально точного и оперативного регулирования подачи рабочей среды. Оборудование такого типа на данный момент активно используется практически во все современных отопительных системах, в котельных, распределительных магистральных пунктах водоснабжения.
Подсоединение этой трубопроводной арматуры к трубам может быть осуществлено с помощью:
- Фланцев.
- Резьбового соединения.
- Приварки.
Арматура также имеет два патрубка, поэтому она может только регулировать параметры рабочей среды, закрывать или открывать движение потока. К основным характеристикам подобных устройств можно отнести:
- Диапазон условных проходов: от 15 до 1500 мм (диаметр может быть как больше, так и меньше в отдельных моделях).
- Максимальное давление: от 5 до 100 бар.
- Максимальная пропускная способность: от 0,04 до 10000 кубометров в час (в зависимости от сферы эксплуатации и типоразмеров).
- Тип среды для регулирования (вода, общепромышленная вода, газ, нефтепродукты и т.д.).
- Тип подсоединения: фланцевый, резьбовой, приварной.
Особенности эксплуатации
Двухходовой клапан рассчитан на то, чтобы в процессе своей работы он пропускал рабочий поток только в одном определенном направлении. Если установка устройства будет выполнена неверно и рабочая среда пойдет в ином направлении, то возможна поломка оборудования или его некачественная работа.
Перед двухходовыми клапанами обязательно устанавливаются фильтры (например, сетчатые, для защиты от крупных механических примесей).
Конструкционными особенностями этой трубопроводной арматуры являются:
- Главным запирающим элементом в подобных устройствах является шток или шар.
- Рабочий поток в процессе эксплуатации оборудования регулируется вручную или приводом.
- Устройство может быть оснащено пневматическим или электрическим приводом, различными температурными датчиками, манометрами и другими приспособлениями для улучшения его функциональности и удобства в использовании.
Материалы изготовления
Двухходовой клапан может быть изготовлен из различных металлов:
- Чугун (устройства такого типа используются в традиционных небольших системах отопления и водоснабжения, где расход рабочей жидкости средний или высокий).
- Сталь (модели актуальны для эксплуатации в различных системах водоснабжения с высоким расходом рабочего потока).
- Латунь (это относительно небольшие устройства, которые чаще всего ставят не на трубах, а в узлах обвязки).
Принцип выбора оборудования
Выбирая двухходовой клапан, нужно первым делом подобрать по заданным техническим характеристикам и размерам саму арматуру, а после заняться приобретением привода и других дополнительных приспособлений. Для этого нужно заранее просчитать пропускную способность трубопровода, где предполагается выполнить монтаж регулирующего оборудования. Также не стоит забывать о диаметре трубы, который должен совпадать с размерами патрубков вентиля.
Привод на двухходовой клапан может быть установлен электрический или пневматический. Для подбора наиболее подходящего варианта, следует также заранее выполнить расчеты усилия, которое надо приложить приводу для быстрого и полного закрытия запирающего элемента. Подобные расчеты обычно выполняются специалистами.
