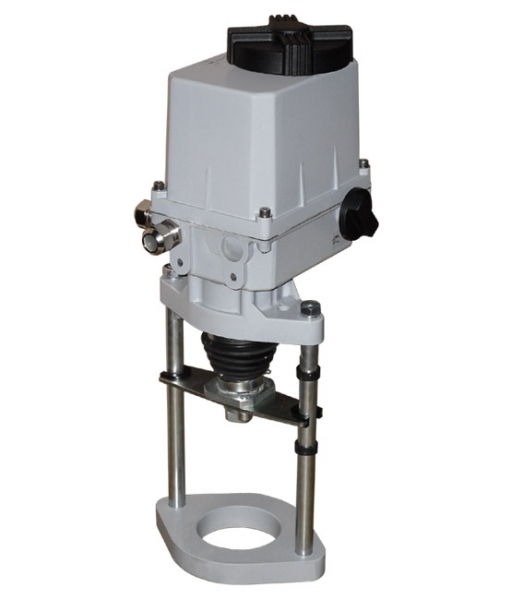

Электрический привод
Для упрощения эксплуатации трубопроводных систем используют метод механизации. Одним из средств механизации трубопровода является установка приводов на запорной и регулирующей арматуре. Электрический привод позволяет управлять арматурой дистанционно, что делает данный прибор незаменимым во всех технологических процессах. Помимо электрических, существует множество других приводов, например: гидравлический, электромагнитный, или же пневматический. Но, не смотря на изобилие типов и подвидов, удобный и простой в эксплуатации электропривод по праву является одним из наиболее популярных.
Описание и конструкция
Поскольку трубопроводная арматура должна регулировать рабочую среду в трубопроводе, то для ее автоматизации попросту необходим электропривод, который позволяет дистанционно регулировать режим работы арматуры.
Существует два основных вида электрических приводов, которые различаются по типу используемого тока: с двигателем постоянного и переменного тока. Также критерием для разделения данного прибора на виды является конструкция редуктора. В зависимости от этого приводы бывают: планетарные, цилиндрические, кулисно-винтовые, червячные, сложенные из двух типов.
Конструкция электропривода для арматуры сложна, но это не делает эксплуатацию данного прибора сложной и запутанной. К основным составляющим компонентам электрического привода относят следующие детали:
- Редуктор. В зависимости от назначения управляемой арматуры, редуктор преобразует вид и скорость движения выходного элемента двигателя.
- Электродвигатель. Основная часть прибора, которая приводит систему в движение.
- Силовое ограничительное устройство с путевыми выключателями. Ограничительное устройство защищает систему от поломок или же перегрузок в арматуре. Путевые выключатели сигнализируют о положении рабочего органа.
- Дублер ручной. Его можно использовать при наладочных и ремонтных работах, также при отсутствии электроэнергии.
- Крепление (стойка). Часть привода, которая крепится к арматуре.
- Указатель положения. Указывает на степень закрытия арматуры.
- Соединения электрические. Подсоединяют к системе кабели питания.
Многие современные электроприводы, в зависимости от предназначения оснащаются дополнительными приборами и вспомогательными функциями.
Основные преимущества
Электрический привод пользуется большой популярностью, что обусловлено множеством его положительных характеристик, к которым относятся:
- Управлять арматурой можно централизованно.
- Позволяет обслуживать арматуру любых параметров.
- Прост в эксплуатации и легко снимается при необходимости осуществить ремонт.
- Обслуживание электрического привода гораздо проще, нежели обслуживание приводов других типов.
- Способен работать при любых температурах.
Это лишь небольшой перечень преимуществ данного прибора. В процессе эксплуатации каждый сможет оценить все положительные стороны привода по достоинству.
Технические характеристики
Как и любой электрический прибор, электрический привод имеет ряд важных технических характеристик, на которые стоит обращать внимание при покупке. Одной из основных характеристик является номинальное усилие привода. Этот показатель указывает на то, при каких нагрузках способен работать прибор. Также важно обратить внимание на то, какой диапазон температуры окружающей среды допустим для электропривода. Для правильного закрепления прибора необходимо ознакомиться с тем, какое положение электрического привода рекомендует производитель. По праву лучшим считается прибор с произвольным положением.
