Клапан регулирующий
Любая отопительная система обязательно должна иметь в своей комплектации элементы безопасности и регулирования. Благодаря такому набору появляется возможность изменять параметры, которые относятся к теплоснабжению, стабилизировать работу или устанавливать автоматическую регулировку настроек. Чтобы достичь эти цели, существуют специальные регулирующие клапаны, обладающие гибким применением и широким выбором эксплуатации.

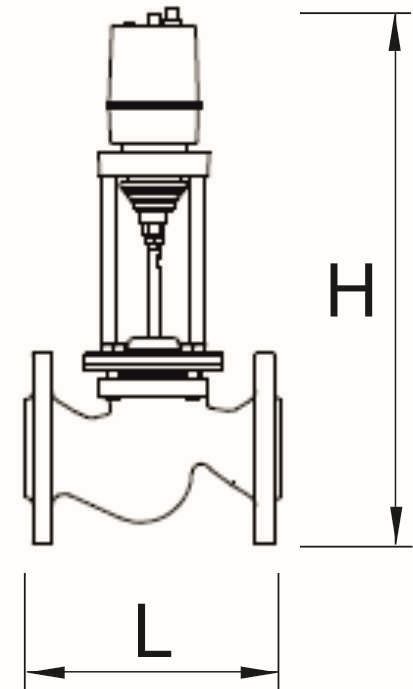

Описание и конструкция
Независимо от того, централизованное или автономное теплоснабжение установлено, любому варианту необходимо проводить адаптацию и настраивать определенные параметры, в число которых входит температура и давление в системе. Именно для этих целей и используются регулирующие клапаны.
В отличие от запорной арматуры, указанный вариант может работать как в полуавтоматическом, так и в автоматическом режиме. Но при этом они должны соответствовать особенностям и параметрам теплоснабжения. Следовательно, перед установкой необходимо провести расчеты характеристик, разработать схему и только после этого выбирать регулирующий клапан.
Данный элемент системы теплоснабжения относится к типу регулирующей арматуры. Благодаря тому, что в наличии имеются приводы электрического типа, регулирующий клапан обеспечивает управление термодинамическими процессами в области дискретного и непрерывного регулирования.
Особенность работы регулирующего клапана проста: благодаря универсальному конусу клапана (он может быть седельного или цилиндрического типа) осуществляется регулирование параметров, разделение потока в корпусе клапана. Закрытие и открытие осуществляется благодаря импульсу, который подается разнообразными системами управления. Основными органами контроля и воздействия могут быть приводы: пневматические, электрические и гидравлические. Возможно еще использовать ручное управление, но только при эксплуатации определенных моделей (с приводами ANT40.11 клапанов RV113 и временная ручное регулирование клапанами RV111).
Особенности оборудования
Данный вид делится на разные варианты, беря за основу направление потока. Обычно используются следующие разновидности:
- Проходные – используются исключительно на участках с прямым трубопроводом.
- Угловые – применяются в ситуации, когда происходит смена направления. Обычно изменение потока составляет 90 градусов.
- Двухходовые – осуществляет регулировку параметров потока, имеют выходной и входной патрубок.
-
Трехходовые – имеют в наличии три патрубка, которые распределяют поток по различным направлениям. Такой тип имеет три патрубка, что позволяет использовать данную арматуру для смешивания потоков или их разделения.
Технические характеристики
Как и любой технический элемент, регулирующий клапан обладает индивидуальными техническими характеристиками:
- Номинальный диаметр (DN) – основной параметр, указывающий диаметр, относящийся к условному проходу.
- Условное давление (PN) – показатель, от которого зависит материал корпуса. Сам он обозначает класс давления.
- Пропускная способность (Kvs) – значение приравнивается к объему расхода воды, который проходит в единицу времени через арматуру при полностью открытом клапане при условии давления в 1 бар.
- Расходная характеристика – указывает функциональную зависимость коэффициента расхода от расположения затвора арматуры.
- Регулирующее отношение – показатель, указывающий отношение между наибольшим и наименьшим коэффициентом расхода.
-
Максимальная неплотность – важный характерный параметр, показывающий неплотность в закрытом состоянии.
