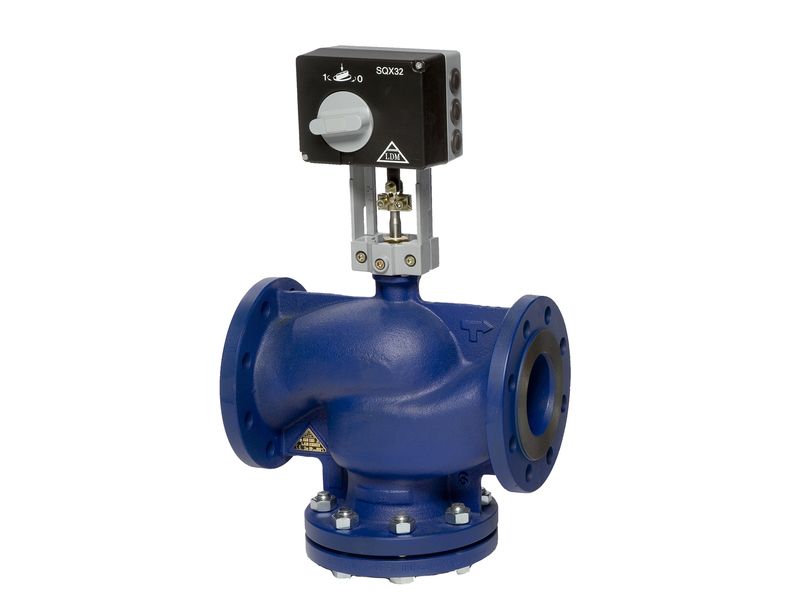

Клапан регулирующий с электроприводом
Особенности применения регулирующих клапанов часто требуют их полноценной работы без человеческого вмешательства, когда применяются электронные устройства (электроприводы, пневмоприводы для дистанционного управления устройством). Механизмы оснащаются электромагнитным управляющим блоком, который подключается к сети.
В современных зданиях для искусственного поддержания давления в разных направлениях применяется регулирующий клапан с электроприводом.
Описание и конструкция
Такое устройство позволяет поддерживать определенное давление и расход в сети за счет увеличения или уменьшения величины проходного сечения клапана.
Применяются клапаны с электроприводом в индивидуальных и центральных тепловых пунктах (в отоплении, горячем водоснабжении), на теплоэлектроцентралях (ТЭЦ).
В роли подвижного элемента в регулирующем клапане применяется плунжер, который бывает игольчатым, стержневым или тарельчатым. При перемещении вдоль оси потока жидкости через седло, плунжер меняет проходное сечение.
Регулирующие клапаны бывают одно- и двухседельными. В первом случае, проходное сечение образуется одним затвором, а во втором – двумя (работа затвором проходит параллельно).
Главным элементом звена служит регулирующий клапан с приводом, контроллер и датчики. С получением от датчиков сигнала, контроллер работает по заложенному алгоритму, меняет управляющий сигнал. В результате меняется положение регулирующего механизма и расход рабочей среды.
У данного устройства есть возможность точного регулирования посредством обратной связи через позиционер.
С выключением электричества и при наличии функции безопасности привода, клапан может перейти в открытое или закрытое состояние. То есть он будет в открытом положении для обеспечения дома отоплением, если команда выполнялась при потере питания. Также можно приобрести регулирующий клапан, остающийся в том же положении, в котором он оставался при пропадании питания.
Преимущества регулирующих клапанов с электроприводом
Основным достоинством таких регулирующих клапанов является плавность регулировки. Но скорость их открытия и закрытия недостаточно высокая.
Другим достоинством механизма служит автоматическое регулирование давления, применение в одной управляющей системе нескольких клапанов, наличие защитных режимов и бесшумная работа.
Технические характеристики
Регулирующие клапаны выполняются из легированной, нержавеющей и углеродистой стали и могут работать при температуре окружающей среды от -60 до +70°C с температурой рабочей среды не более +560°C.
Ежемесячное техобслуживание арматуры может потребоваться для затяжки стопорных колец болтов и гаек привода и удаления утечек в месте соединений арматуры с трубопроводом. Техническое обслуживание раз в пять лет проводится для устранения коррозии, осадков, загрязнений и повреждений деталей.
Основными техническими характеристиками регулирующих клапанов является:
- пропускная способность и расходные параметры. Зависимость пропускающей способности от перемещения плунжера при постоянных скачках давления клапана, определяет пропускные параметры механизма. Они также зависят от профиля плунжера. Используют равнопроцентную, линейную или параболическую характеристику;
- тип дроссельного узла. Дроссельным узлом называется запорный и регулирующий орган для регулировки расхода или перекрытия среды.
- строительная длина, давление рабочей среды. Следует определиться с габаритами регулирующего клапана на основании ГОСТ 3326-86;
