Регулятор давления
Одним из наиболее важных элементов трубопровода является регулирующая арматура. Существует огромное разнообразие элементов, которые выполняют функцию регулирования в системах водо- и газоснабжения. Регулирующая арматура, позволяющая поддерживать стабильное давление в трубопроводе - регулятор давления. Этот элемент трубопроводной системы позволяет снизить максимально высокое давление к заданному низкому. Таким образом, удается избежать изнашивания труб, а подключенные к трубопроводу приборы защищены от поломок. Регулятор без помощи сложных электрических систем устанавливает оптимальное давление в трубах.
Описание и конструкция
Поскольку регулятор давления применяется в различных сферах, его принято разделять на виды. Наиболее распространенными сферами применения данной детали является газо- и водоснабжение. Различают два основных вида регуляторов: «до себя» и «после себя». При первом типе давление регулируется на участке, который располагается перед регулирующей арматурой, а во втором на участке, который находится позади регулятора.
В зависимости от принципа действия регуляторы бывают: непрямого и прямого действия. В приборах непрямого давления регулирующую функцию выполняет вспомогательное устройство клапана, которое является источником энергии. Приборы прямого действия работают без вспомогательного источника, при изменениях в показателях давления, клапан получает нужное усилие и приводится в действие.

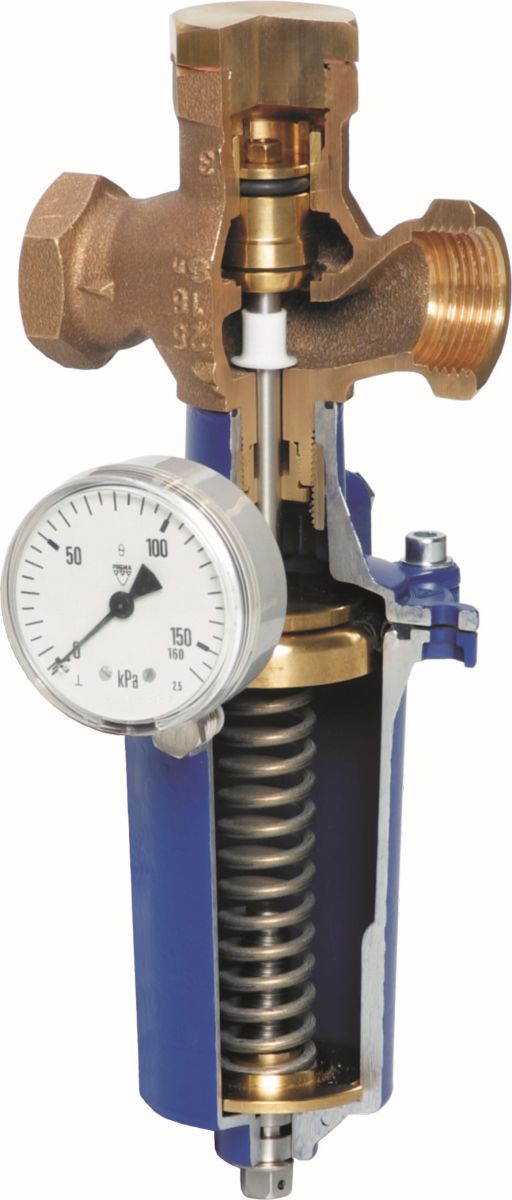

Для того чтобы детально ознакомиться с любым видом регуляторов, необходимо изучить его конструкцию, которая состоит из стандартного набора элементов. К основным деталям регулятора относят:
- Измеритель. В зависимости от предназначения редуктора давления в роли измерителей выступают сильфоны, поршни, и мембраны.
- Регулятор. Клапан седельного типа, шток которого перемещается линейно.
- Линия импульсная. Линия либо встраивается в прибор, либо же прикрепляется к его внешней стороне.
- Задатчик. Также как и в случае с измерителем, роль задатчика, в зависимости от вида регулятора, играют рычажно-грузовой механизм, пневматический механизм, пружина.
Это классическая структура регулятора, которая может изменяться в зависимости от предназначения прибора.
Основные преимущества
Для водоснабжения и газоснабжения спросом пользуются абсолютно разные модели регуляторов. Так, регулятор давления прямого действия для воды принято считать одним из лучших для применения в трубопроводах жилых зданий. В то же время регуляторы непрямого действия для газа - оптимальное решение при сооружении газопроводов.
Выделяют ряд основных преимуществ регуляторов давления, среди которых:
- Постоянное поддержание заданного давления в трубопроводе на выходе.
- На работу регулятора не влияет характер изменения давления в трубопроводе.
- Многие системы имеют функцию предохранения и запирания системы в случае возникновения сбоев.
- В отличие от клапанов, регуляторы гораздо быстрее в плане скорости срабатывания.
- Система точна и безопасна в эксплуатации.
Именно перечисленные преимущества регулятора давления делают его наиболее востребованным видом регулирующей арматуры.
Технические характеристики
Как любая регулирующая арматура, регулятор давления имеет ряд технических характеристик, которые позволяют правильно подобрать прибор под определенный трубопровод. Номинальный диаметр обозначается аббревиатурой DN, он существенно влияет на пропускную способность прибора. Номинальное давление имеет обозначение PN и указывает на максимальное избыточное давление при температуре 20°С, при котором арматура способна работать на протяжении длительного времени.
