Регулятор давления после себя
Регулятор давления после себя применяется в отопительной системе, где наблюдаются скачки или возможны завышенные параметры давления рабочей среды. Чтобы система теплоснабжения полноценно работала, а вода бесперебойно циркулировала, необходима стабилизация давления. Резкие скачки напора жидкости могут негативно сказаться на гидравлическом режиме общей функциональности системы отопления. В системе теплоснабжения частного дома с небольшими площадями устанавливаются мембранные аккумуляторы воды, которые позволяют убрать такие явления. А вот в этажных домах регулятор давления после себя просто необходим.
Как проводить контроль давления в системе
По всем точкам системы, для контроля давления, устанавливаются манометры, которые фиксируют избыточное давление. Также для автоматического контроля применяют разные типы датчиков, на которые передается информация из трубопровода системы. Проводить монтаж манометров необходимо через трехходовые краны, которые применяются для продувки, замены отопления в рабочем режиме.
К основным точкам контроля относят:
- до и после котла отопления;
- перед и после входа насосов предназначенных для циркуляции;
- трубопровод, который выходит из котельной;
- часть трубопровода, которая находится на входе;
- при установке регулятора давления после себя и до себя, манометр врезается перед и после арматуры.
Если был произведен монтаж фильтров и грязевиков, манометры также устанавливаются до и после них. Это поможет контролировать, насколько они загрязнены.
Технические характеристики стабилизатора

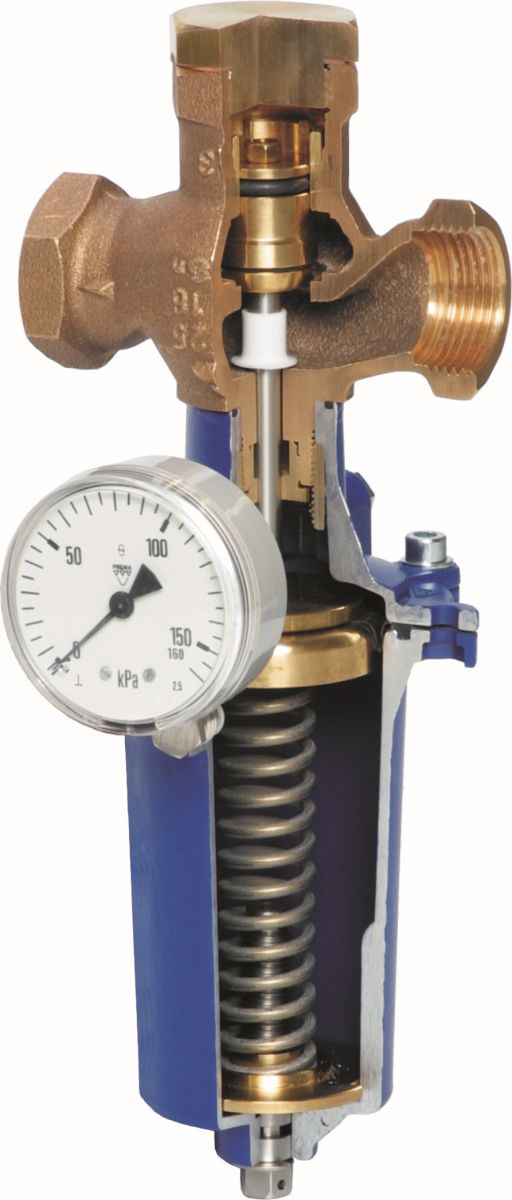

Регулятор давления после себя – стабилизатор давления прямого действия автоматического действия, который применяется для снижения высоких показателей и поддержания их в установленном режиме на выходе теплоносителя из клапана.
Вода регулируется за счет изменения проходного сечения клапана. При повышеннии данных показателей клапан перекрывает поток жидкости, при сниженни - открывается. Принцип работы регулятора воды после себя заключается в применении напора воды для того, чтобы он управлял работой клапана. Давление теплоносителя воздействует на мембрану, которая соединена жесткой сцепкой с затвором, что приводит к закрытию клапана. После стабилизации давления с помощью усилия сжатой пружины клапан открывается. Применяется для выполнения следующих функций:
- нормализации давления до рабочих показателей;
- снижения потребления воды;
- создания безопасности от высоких величин давления;
- устранения гидравлических шумов.
В системе теплоснабжения регулятор давления после себя используется в ИТП, котельных и ТЭЦ в качестве регулирующей арматуры, а также для того чтобы стабилизировать показатели давления в подающем трубопроводе системы отопления.
Преимущества стабилизатора
К основным достоинствам устройства можно отнести:
- простота монтажа и настройки;
- прочность и надежность высокого уровня;
- ремонтопригодность
- не нуждается в техническом обслуживании;
- не нуждается в дополнительных источниках энергии;
- высокая точность работы.
К недостаткам причисляют следующие факторы:
- высокая стоимость;
- большие требования к качеству воды;
- сложная конструкция.
Устройство также может называться: редукционный клапан, регулятор понижения давления воды; редуктор давления воды.
По каким причинам давление растет и падает
Если давление падает, то рекомендуют провести проверку статического давления, если оно в норме при остановке насоса, то тогда, скорее всего, вышли из строя циркуляционные насосы. Если напор также стал слабым, то где-то в отопительной системе произошла утечка.
Чтобы выявить участок проблемы надо по очереди отключить функционирующие участки, там где ситуация придет в норму и произошла утечка.
Если давление растет, то, скорее всего, прекратилось движение по контуру, а также по следующим причинам:
- перегрев воды;
- малое значение сечения трубы;
- отложения в элементах теплоснабжения;
- воздушные пробки;
- чрезмерные показатели работы насоса;
- открыта подпитка;
- нарушения в работе клапанов и регуляторов;
- закрыта задвижка.
После устранения выявленной проблемы отопительная система начнет корректно работать.
