Регулятор давления воздуха
Редуктор давления воздуха - устройство, необходимое для снижения давления в пневматической системе. Основной задачей этого регулятора служит стабилизация давления в пневмосистеме, распределение потоков воздуха от ненагруженных устройств к более производительным системам. Помимо этого воздушный редуктор стабилизирует давление на выходе из системы, что положительно сказывается на работе подключённых к системе механизмов. А кроме того, стабильность подачи воздуха положительно сказывается на состоянии подключённого к системе оборудования.
Принцип работы, устройство и описание работы регулятора давления воздуха

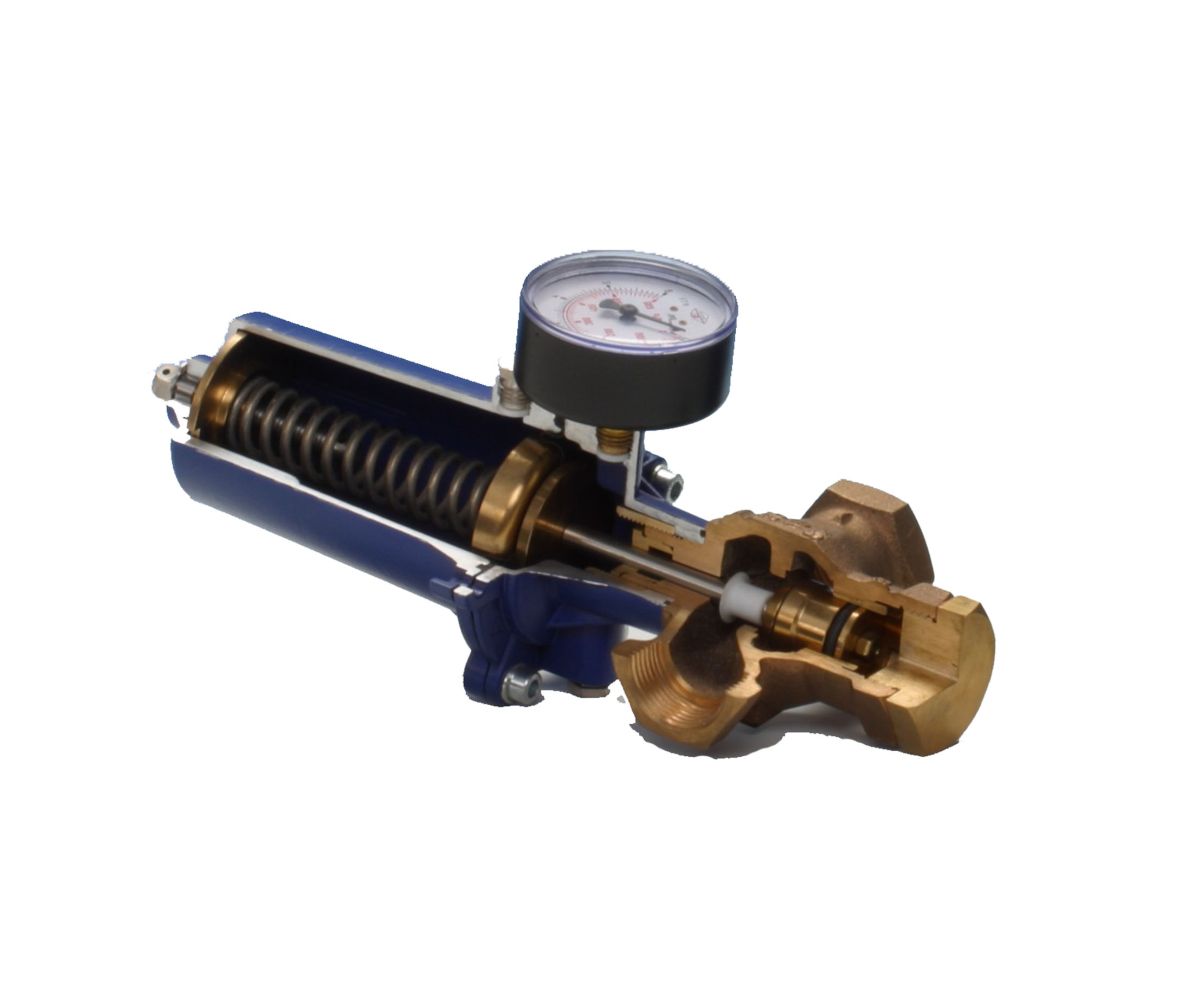

Устройство регулятора давления воздуха: корпус редуктора разделён на три камеры, верхняя и нижняя камеры служат для стабилизации давления, в средней камере размещён рабочий элемент: мембрана или поршень, в зависимости от типа редуктора. При воздействии импульса давления воздуха на мембрану, она прогибается и перемещает подпружиненный блок, который регулирует положение заслонок. При избыточном давлении клапан закрывается, при давлении меньше, чем необходимо системе клапан открывается, до достижения в системе нормального давления. В поршневом редукторе под давлением смещается сам поршень затвора, открывая или перекрывая поток воздуха. Таким образом, регулирование давления в пневмосистеме регулируется изменением сечения проходного отверстия.
По типу устройства могут быть воздушные регуляторы:
- Регулятор давления воздуха поршневого типа, этот вид регуляторов в настоящее время получает все большее распространение. Из-за более высокой износоустойчивости и ремонтопригодности;
- Мембранного типа, более сложный по конструкции и дорогой регулятор, в этом случае основным рабочим элементов является мембрана, которая принимает импульсы давления и передаёт их на закрывающий механизм.
Монтаж регулятора давления воздуха производится на магистрали, на выходе из компрессора, в том случае если необходимо стабильное давление в системе. При нескольких потребителях или большой продолжительности сети, когда требуется большое давление в системе, применяется местный способ монтажа редуктора на ответвлениях сети перед конечным потребителем воздуха. При этом методе в магистральной сети сохраняется большое давление, кроме того возможно распределение сжатого воздуха к более производительным агрегатам.
В зависимости от типа системы могут устанавливаться как редукторы прямого действия, механика которых работает за счёт энергии рабочей среды, так и регулятор давления воздуха непрямого подключения, с внешним источником питания.
Технические характеристики регулятора давления воздуха
Параметры редукторов требуется знать для особенностей их подключения к пневмосистеме, возможности использования определённого типа регуляторов в той или иной ситуации. Основными техническими характеристиками воздушных редукторов являются:
- Наличие контрольно-измерительных приборов, как встроенных, так и возможность их установки;
- Тип рабочей среды;
- Тип подключения редуктора к инженерной сети, посредством фланцев, резьбовое, посредством накручивания на трубопровод и фиксированное, сварное соединение;
- Условный диаметр редуктора, необходимый размер для подключения редуктора к сети;
- Диапазон рабочего давления пневмосистемы. От минимально возможного, до предельно максимального;
- Тепловой режим работы редуктора, возможность его использования в условиях различных климатических требований;
- Пропускная возможность редуктора, объем воздуха, который воздушный редуктор может пропустить через себя за определённый период времени.
