Регуляторы давления воздуха, воздухоотводчик и мембранный расширительный бак

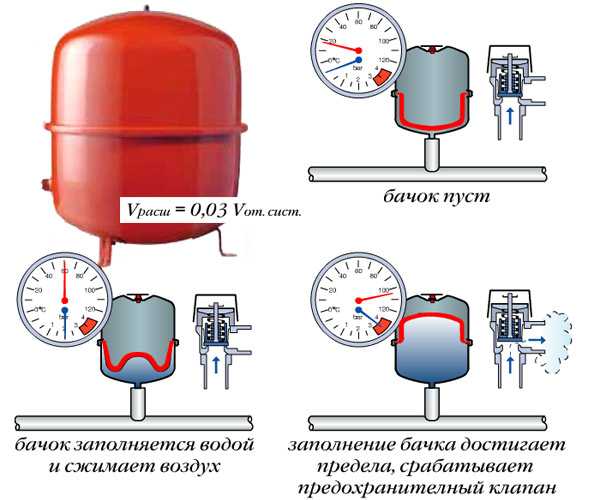

Регулятор давления воздуха необходим для того, чтобы контролировать процесс работы расширительного бака. Все расширительные баки созданы по одной системе. Внутри металлического корпуса расположены 2 завальцованных отсека. С одной стороны предусмотрен ниппель, а с другой специальная горловина, которая помогает подсоединить систему к трубопроводу. Часть пространства в баке заполняется воздухом, в другой части находится диафрагма. Во время рабочего процесса температура теплоносителя увеличивается, и объем воды становится больше, лишнее поступает в полость между диафрагмой и корпусом. Как только температура становится ниже, в отопительной системе количество воды уменьшается и с помощью закачанного воздуха излишки возвращаются обратно в трубопровод.
Как настроить давление
Настраивать давление можно самостоятельно, так как этот процесс достаточно прост и не требует особых навыков. Процесс настройки происходит следующим образом:
- рассчитываются нормальные показатели на 0,2 атм ниже, чем в системе;
- эти показатели устанавливаются до установки бака с помощью сброса лишнего воздуха или его добавления через ниппель накачиванием;
- бак подключают к трубопроводу;
- отопительную систему медленно наполняют водой, контролируя давление в трубах с помощью манометра;
- теплоноситель наполняет систему пока данные напора, не сравняются;
- подключается насос и продолжается наполнение системы водой до получения давления, полученного предварительными расчетами.

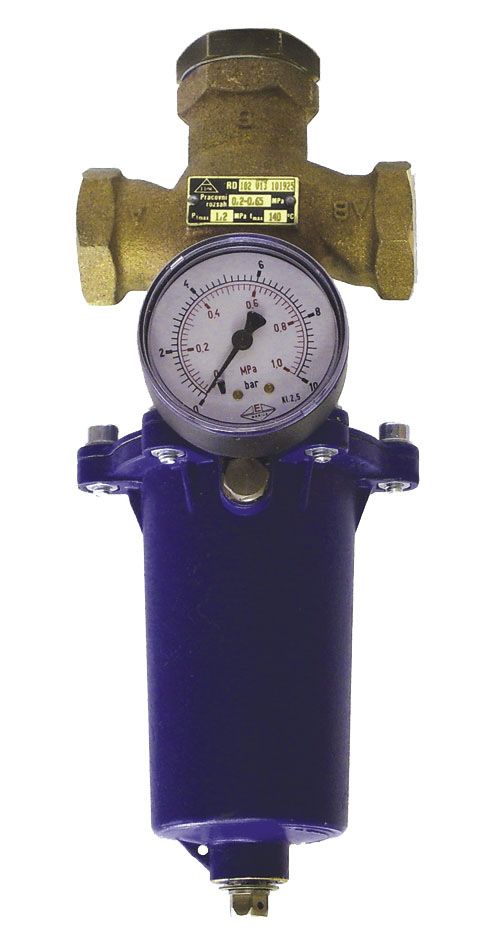

Как правильно выбрать редуктор
Клапан-регулятор – это важный элемент любой отопительной системы, независимо, какие схемы и контуры теплоснабжения используются в проекте. Благодаря элементам защиты настраиваются параметры отопления, обеспечивается безопасность системы и стабилизируется функциональность.
Редукторы выбирают на первоначальной стадии монтажа по следующим критериям:
- схема, вид, конфигурация системы теплоснабжения;
- номинальная и максимальная температура и давление;
- диаметр трубопровода и расход;
- тип жидкости: антифриз, вода, рассолы и др.
Клапана помогают сделать работу отопительной системы максимально эффективной, бесперебойной и полностью безопасной.
Откуда появляется воздух в отоплении
Воздух чаще всего в систему поступает с водой или при некачественном монтаже оборудования . Так как в воде изначально содержится большое количество кислорода ему несложно попасть в систему отопления при сильном нагреве, когда скорость движения становится намного ниже. Так как система закрытая, воздух не может самостоятельно покинуть трубопровод, поэтому его надо удалять самостоятельно.
Выделяющийся воздух имеет свойство подниматься вверх и собираться там, где его прохождение полностью затруднено. В связи с этим образуются пробки, которые не дают теплоносителю полноценно функционировать и передвигаться по трубопроводу. Чтобы избежать таких неприятностей на систему устанавливают регулятор давления воздуха.
Типы воздухоотводчиков
Данный тип арматуры может быть:
- автоматическим;
- ручным (кран Маевского).
Автоматические воздухоотводчики устанавливаются на участках, где воздух может скапливаться чаще всего на максимально возможной высоте. А вот ручной кран Маевского врезают на радиатор. Все технические особенности соответствуют названию прибора. Автоматическое устройство работает самостоятельно и не требует вмешательства извне, а ручной регулятор удаляет воздух с помощью простых действий человека.
Воздухоотводчик

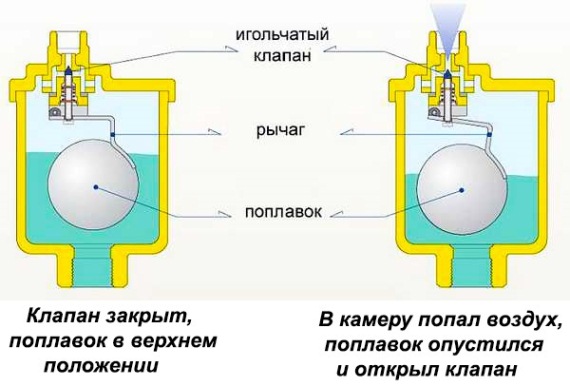

Воздухоотводчик автоматического действия - достаточно простая конструкция, которая помогает отводить воздух. Это металлический цилиндр с поплавком, который соединяется с игольчатым клапаном с помощью специального соединительного рычага.
Воздушная камера заполняется жидкостью, в этом случае поплавок поднимается, а клапан перекрывается. Если в систему попадает воздух, поплавок опускается, клапан открывается и выпускает кислород. После того, как давление нормализуется, клапан возвращается в первоначальный режим.
Редуктор давления воздуха эффективно сбрасывает излишки, если предпринять следующие меры:
- поднимают трубы от главного стояка к удаленным с таким расчетом, чтобы объем воды и воздуха совпадал;
- воздухосборники ставят в самой максимально высокой точке;
- спускник воздуха врезается в тех частях отопительной системы, где газообразование максимально высоко
Применение регулятора давления воздуха и конденсатоотводчика помогает повысить эксплуатационный срок теплоснабжающей системы и снизить риск аварий и поломок.
