Запорно-регулирующий клапан
Предназначены регулирующие клапаны для управления газообразными и жидкими средами, перекачиваемыми по трубам. В состав клапана входит его корпус, регулирующий орган (конус, шар) и управляющий элемент (привод, ручной маховик и др.).
Описание и конструкция
В сравнении со стандартными регулирующими механизмами, запорно-регулирующий клапан предназначен для регулирования параметрами рабочей среды, а также перекрытия потока. Это обеспечивается наличием плунжера, профиль которого обеспечивает соединение с седлом, полная герметичность обеспечивается уплотнительной поверхностью. Шток клапана объединяет плунжер и управляющий механизм (например привод), в единое целое.
В теплоснабжении часто используют клапаны с фланцевым соединением, а также автоматическим управлением. Клапаны должны отвечать определенным стандартам (российские ГОСТы, DIN).

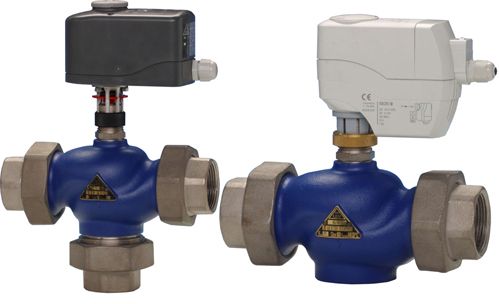

Построен запорно-регулирующий клапан по модульному принципу, состоит из корпуса, дроссельного узла и привода, соединяется с трубопроводом приваркой, муфтовым или фланцевым соединением. Корпус углового или проходного типа производится из хладостойкой, углеродистой или корозионноустойчивой стали. Может применяться ручной, пневматический или электрический привод. Также может комплектоваться ручными дублерами, позиционерами, концевыми выключателями, электропневмоклапаном, фильтром-редуктором. Пневмоприводы оснащаются возвратными пружинами, способствующими автоматическому открытию или закрытию клапана.
У клапана все элементы имеют решающее значение, но лишь дроссельные узлы могут ломаться (с появлением эрозии, вибрации или заклинивания). Чтобы избежать этого, требуется правильно выбирать конструкцию узла, его материалы и характеристики.
Раз в квартал проводится профилактическое обслуживание со смазкой всех подвижных элементов, проверкой прокладки и уплотнений.
Преимущества запорно-регулирующего клапана
Основным достоинством запорно-регулирующего механизма является высокая герметичность в закрытом положении. Герметичность определяется допустимым протеканием до 0,0001%. Также механизмы характеризуются небольшим усилием для открытия, малым трением уплотнительных поверхностей и длительным сроком эксплуатации.
Технические характеристики
Основными техническими параметрами запорно-регулирующего клапана является:
- Условный диаметр прохода (Ду) - это номинальный внутренний диаметр патрубков (входного и выходного). Каждому значению диаметра прохода соответствует максимальный расход регулируемой среды и зависит от основных параметров;
- KVS (условная пропускная способность) отражает то количество воды, которое клапан может пропускать в единицу времени.
Запорно-регулирующий клапан можно монтировать в вертикальное положение, когда привод находится выше корпуса. Предварительно трубопровод промывается сжатым воздухом и водой. На клапане указывается стрелкой направленность потока.
Перед установкой клапана предварительно проверяются размеры и ограничения по показателям среды.
