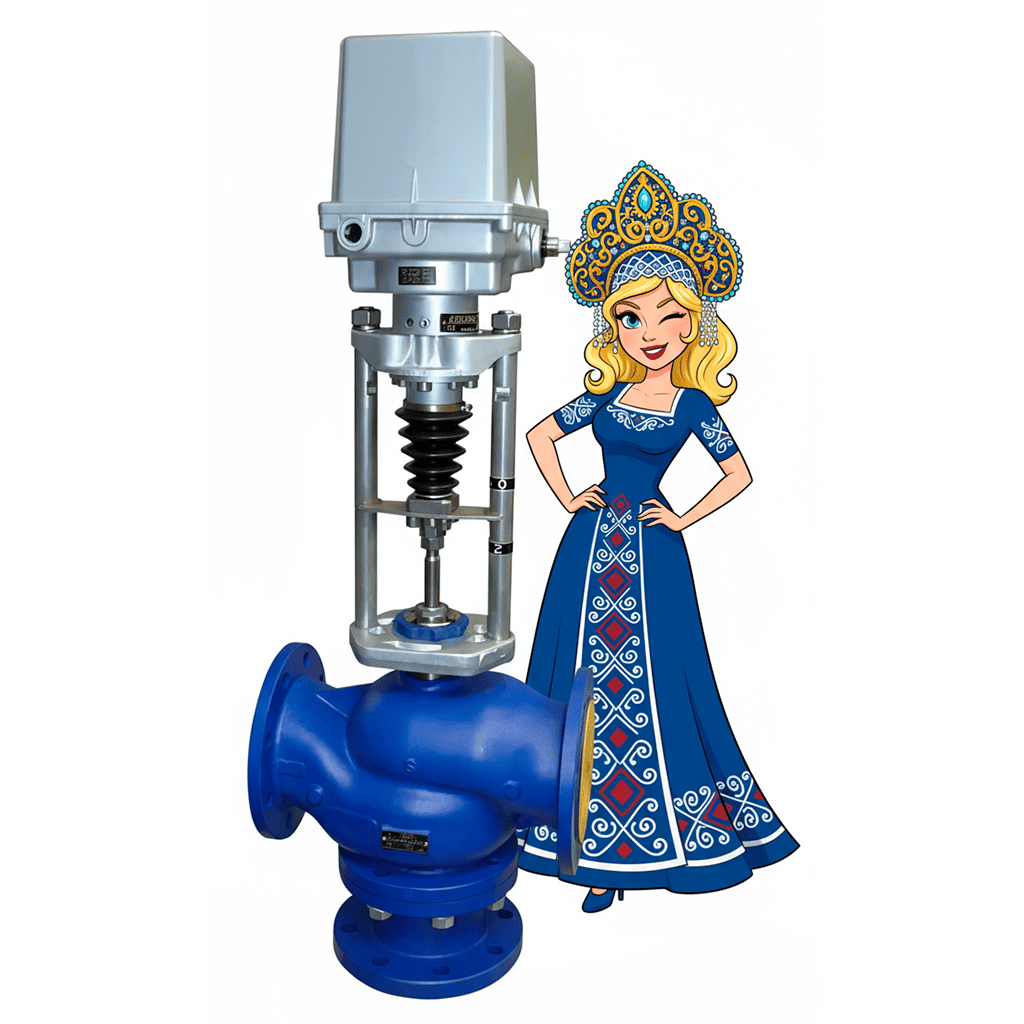

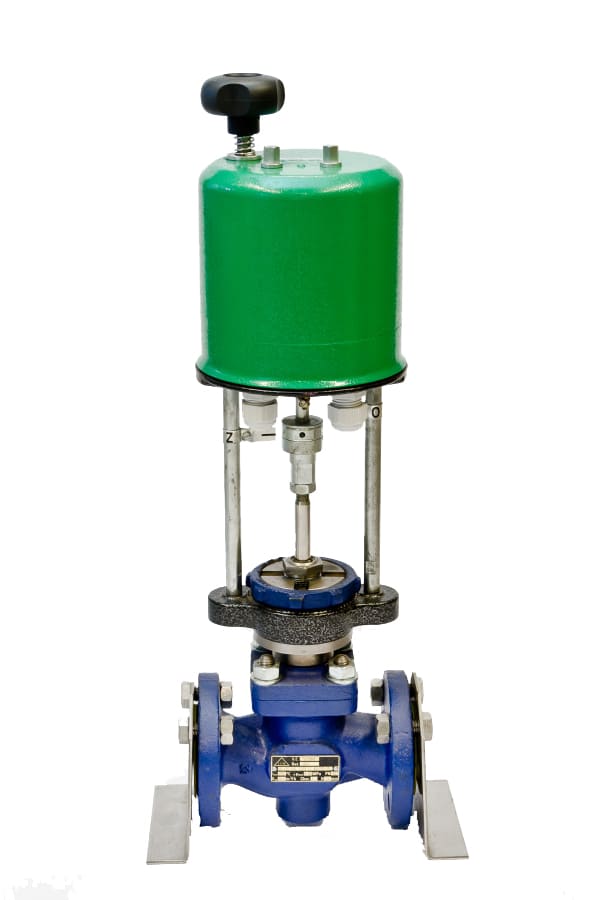

Трехходовой регулирующий клапан RV214
Регулирующие клапаны RV214 (RV214 Ex) это трехходовая арматура со смесительной или разделительной функцией. Принимая во внимание широкую шкалу используемых приводов, вышеупомянутые клапаны можно применять для регулирования при низких и высоких перепадах давления в различных условиях эксплуатации. Pасходные характеристики, коэффициенты Kvs и
неплотность соответствуют международным стандартам.
Клапаны типа RV 214 (RV 214 Ex) управляются ручным маховиком или электромеханическими приводами следующих производителей Ekorex Consult, ZPA Nová Paka, ZPA Křižík Prešov, ZPA Pečky, Auma и Schiebel.
Применение
Данные клапаны предназначены для применения в отопительной технике и оборудовании для кондиционирования воздуха, в энергетике и химической промышленности.Клапаны RV214 (RV214 Ex) отвечают требованиям II 1/2G IIB согласно ČSN EN 13463-1 (9/2002) и ČSN EN 1127-1 (9/1998) и в комплекте с соответствующими приводами предназначены для применения в газовой и химической промышленности.
Клапаны изготовлены из высокопрочного чугуна. Выбранные материалы соответствуют рекомендациям ČSN-EN 1503-3 (1/2002) (чугун).
Рабочая среда
Клапаны ряда RV 214 (RV 214 Ex) предназначены для регулирования расхода и давления жидкостей, газа и паров, таких как вода, пар, воздух и другие среды, совместимые с материалом корпуса и внутренними частями арматуры. Применение клапана из чугуна с шаровидным графитом (RV214) для пара лимитировано следующими параметрами. Пар должен быть перегрет (сухость на входе x≥0,98) и избыточное давление на входе p≤0,4 МПа при сверхкритическом перепаде давления, или p≤1,6 МПа при перепаде давления ниже критического. В случае превышения указанных параметров среды используем корпус клапана, изготовленный из литой стали (RV 224). Для качественного и надежного регулирования изготовитель рекомендует установить в трубопровод перед клапаном фильтр для улавливания механических примесей или другим подходящим способом обеспечить, чтобы регулируемая среда не содержала абразивные примеси и другие механические включения.
Монтажные положения
В случае использования клапана как смесительного, должен быть смонтирован на трубопроводе таким способом, чтобы направление потока среды согласовывалось со стрелками на корпусе и насадке (входы A, B и выход AB). У разделительного клапана направление потока обратное (вход AB и выходы A, B).
Монтажное положение произвольное, кроме положения, в котором привод находится под клапаном. Более полная информация о монтаже описана в Руководстве по эксплуатации.
Тип |
RV214 |
|
Исполнение |
Трехходовой регулирующий клапан |
|
Диапазон диаметров |
DN15-DN300 | |
Условное давление |
DN15-150, PN16. PN40; DN200-300, PN16 |
|
Материал корпуса |
Высокопрочный чугун EN-JS 1025 (EN-GJS-400-18-LT) |
|
Материал конуса DN15-65 DN 80-300 |
1.4021/17 027.6 1.4027/42 2906.5 |
|
Уплотнение седла DN15-50 DN 65-300 |
1.4028/17 023.6 1.4027/42 2906.5 |
|
Уплотнение сальника |
Торообразное кольцо EPDM tmax=140°C, DRSpack (PTFE) tmax=260°C, эксп. графит. сильфон tmax=500°C | |
Диапазон рабочих температур |
от -20 до +300°C |
|
Присоединительные фланцы | Согласно EN 1092-2 (1/1999) | |
Строительные длины |
Ряд 1 согласно EN 558-1 (3/1997) |
|
Тип конуса |
Цилиндрический с вырезами, фасонный |
|
Расходная характеристика |
Линейная, ранопроцентная в прямой ветви |
|
Значения kvs |
1,6 - 1000 м3/ч | |
Неплотность |
Класс III. согласно EN 1349 (5/2001) (<0.1 % Kvs) для клапанов с уплотн. в седле металл-металл Класс IV. согласно EN 1349 (5/2001) (<0.01 % Kvs) для клапанов с уплотн. в седле металл-PTFE |
|
Регулирующее отношение r |
Мин 50:1 |
Характеристики
? Рабочее давление PN (Ру)
Рабочее давление Pn (Ру)
|
16, 40 |
? Номинальный диаметр арматуры
Диаметр (Ду)
|
15, 20, 25, 32, 40, 50, 65, 80, 100, 125, 150, 200, 250, 300 |
Максимальная температура среды
|
300 |
