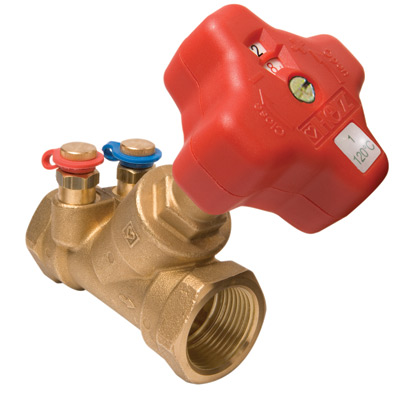

Балансировочный клапан
Чтобы отопительная система функционировала нормально с максимальной эффективностью, ее рабочие параметры должны быть предельно приближены к расчетным значениям. Балансировочный клапан является важным элементом систем отопления, т.к. подобная трубопроводная арматура отвечает за обеспечение правильного распределения потоков рабочей среды, расчетные режимы температуры и давления. Цена на балансировочный клапан будет зависеть от массы факторов: завода-производители, рабочих характеристик, области использования и т.д.
Разновидности
Принято разделять балансировочные клапаны на два основных вида:
- Статические (ручные). Имеют невысокую стоимость (в сравнении с автоматическими), с легкостью справляются со всеми своими функциями. Пользователи с их помощью могут следить за параметрами рабочего потока в определенных точках, регулировать параметры давления и расхода рабочего потока. Установка такой трубопроводной арматуры обычно осуществляется в частных домах при использовании однотрубной отопительной схемы.
- Автоматические. Их установка выполняется попарно на обратный трубопровод и входной контур. Пару друг с другом соединяют с помощью тонкой трубки, что и позволяет управлять перекрывающей арматурой в случае наличия перепадов давления между контрольными точками. Крайне важно провести правильную первичную настройку, чтобы в будущем не уделять этой трубопроводной арматуре лишнего времени.
Современный рынок предлагает различные виды балансных клапанов. Помимо типа управления, устройства также различают с соответствии со следующими параметрами:
- Тип рабочего потока, который транспортируется по трубопроводу.
- Зона монтажа (байпас, обратный/подающий трубопровод).
- Эксплуатационная функция, которая предусматривает регулирование всех основных параметров.
- Параметры рабочего потока.
- Сооружение, где устанавливается трубопроводная арматура (общественное, промышленное, частное).
- Тип присоединителя (фланцевый, резьбовой).
Принципы работы
Балансировочный клапан от традиционной запорной трубопроводной арматуры отличается тем, что он способен нормально продолжать свою работу даже в случаях расположения затвора в промежуточном положении. С конструкционной точки зрения устройства такого типа могут существенно отличаться друг от друга. Традиционное исполнение: плоский золотник и прямой шток.
Во время работы между золотником и седлом изменяется расстояние, что позволяет обеспечить баланс всей отопительной системы и регулировать параметры потока. Золотник расположен параллельно относительно оси трубопроводной системы, в то время как резьбовой шпиндель располагается строго перпендикулярно (золотник с ним соединен с помощью шарниров).
Ходовая пара создается между неподвижной гайкой и шпинделем. Рукоятка (если ее вращает оператор) передает крутящий момент через неподвижную гайку и шпиндель, благодаря чему золотник начинает двигаться и переходить из нижнего и верхнее положения. Это позволяет золотнику крепко соединиться с седлом и перекрыть движение рабочего потока.
Преимущества
Важными преимуществами всех выпускаемых сегодня балансировочных кранов являются:
- Ремонтопригодность.
- Надежность эксплуатации (при любых значительных нагрузках и давлении).
- Невысокая стоимость (даже на модели с высокими рабочими характеристиками).
- Простота настройки работы всей системы.
- Возможность расчета, измерения по пропускной способности.
Балансировочные краны высокофункцинальны, могут работать с разными видами перемещаемой среды.
