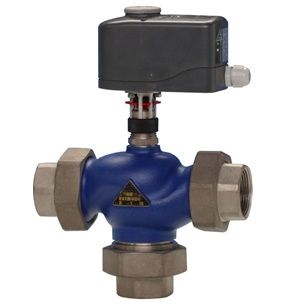

Электрический регулирующий клапан
В нашей компании предлагаются различные типы клапанов и электроприводы к ним. Электрический регулирующий клапан является надежным высокотехнологическим оборудованием для регулирования потока рабочей среды.
Описание и конструкция
Поворотные и седельные регулирующие клапаны осуществляют контроль потока рабочей среды в магистрали или контуре. Арматура с электроприводом способна надежно перекрывать поток пара или горячей воды, а также осуществлять точную регулировку расхода и давления среды.
Регулирующий клапан перекрывает течение рабочей среды по трубе. Электропривод направляет плунжер, придавая потоку оптимальную скорость, транспортирует и пропускает его через свое тело.
В основном электроприводы снабжаются концевыми выключателями, которые регулируют подачу питания и отключают его при упоре плунжера в седло. От силовых параметров и технологических способностей привода зависит работа клапана при скачках рабочего давления. Управление электроприводом осуществляется аналоговым или трехточечным сигналом. Эффективная и правильная работа клапана может обеспечиваться при совпадении мощности, силы сигнала контролера с электроприводом.
По типу подключения арматуры выделяют резьбовой, сварной и фланцевый способ присоединения. Более удобным промышленным соединением является фланцевое, которым крепятся трубы одинакового диаметра. Сварное соединение лучше не применять в монтаже защитной арматуры, задвижек и съемных моделей. Электропривод нужно выбирать на основании используемого соединения. В основном он состоит из редукторного механизма и электромотора, но в соответствии со спецификой использования, может оснащаться концевыми выключателями, устройством силового ограничения и ручным дублирующим элементом. Положение затвора клапана может отражать индикатор.
Преимущество электрического регулирующего клапана
Достоинство применения регулирующего клапана с электроприводом основано на легкости, простоте и эффективности. Клапан с приводом является современным запорным регулирующим устройством, которое принимает дистанционные команды и смещает конус, изменяя параметры рабочей среды. Они просты в установке, обладают несложной конструкцией, представлены в большом разнообразии и соответствуют определенным требованиям. Системы долговечны, отличаются доступной стоимостью, обеспечивают быстрое обслуживание.
Присутствие электропривода позволяет устанавливать в системе автоматику, оценивающую уровень давления, объем перемещаемой жидкости и меняющую эти параметры в зависимости от режимов работы.
Технические характеристики
Основными техническими характеристиками электрических регулирующих клапанов является:
- условный диаметр. Показатель определяет сечение арматуры, подсоединяемой к трубопроводу;
- пропускная способность;
- показатель допустимой утечки;
- рабочее давление (условное);
- расход и перепад давления на вентиле;
- максимальная и наименьшая температура регулируемой среды.
Выбирать электрический регулирующий клапан нужно с учетом характеристик клапана и привода. Также учитываются показатели рабочей среды, допустимые температуры, расход и давление регулирующего клапана.
К основным техническим показателям электропривода относят: скорость срабатывания и регулирования, усилие, напряжение питания, сигнал управления, потребление тока.
Устройства широко применяются в отопительных системах с многочисленными абонентами. Применение электропривода позволяет экономить расход среды, позволяет компенсировать неравномерное распределение теплоносителя, обеспечивая эффективную и надежную работу котельных систем.
