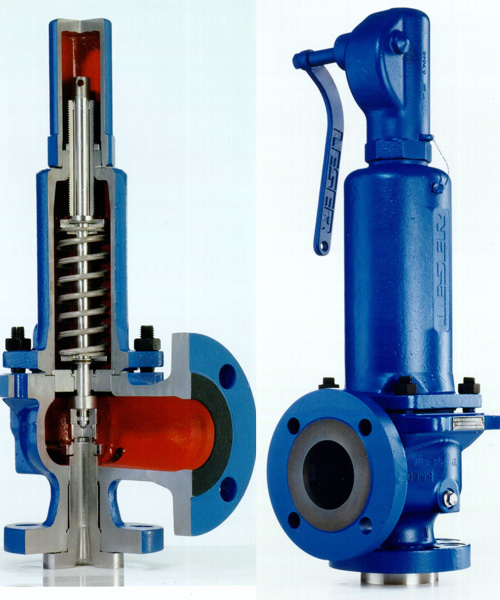

Клапан предохранительный
Клапан предохранительный – разновидность трубопроводной арматуры. Устройства такого типа применяется для того, чтобы осуществлять сброс рабочего потока, если имеет место скачок давления в сети. За счет сброса рабочего потока минимизируются риски повреждения трубы, трубных соединений с фитингами и другого сантехнического и трубопроводного оборудования, которое входит в состав отопительной системы.
Сброс рабочего потока – основная функция устройства. Если внутри трубопровода давление превысит допустимые пределы (обычно предельные значения находятся в диапазоне от 3 до 7 бар). Как только напор будет нормализован, сброс воды сразу же прекратиться.
Область использования
Клапан предохранительный имеет широкую сферу применения, поэтому может использоваться:
- В автономных системах горячего водоснабжения.
- В автономных отопительных системах.
- Для водогрейного оборудования.
- Для водогрейных емкостей и баков.
Помимо сброса рабочей среды, предохранительные клапаны также позволяют обеспечить целостность рабочих устройств и приборов в случае возникновения чрезвычайных ситуаций. Также оборудованием такого типа решаются следующие задачи:
- Обеспечение возможности слива рабочей среды из накопительного бака для выполнения техобслуживания или ремонтных работ.
- Сброс лишней воды из емкости при превышении параметров давления и температуры.
- Сглаживание скачков давления рабочей среды на входе в трубопровод или сантехническое оборудования, что позволяет снизить вероятность появления гидроудара.
- Обеспечение невозможности возвращения прогретой рабочей среды обратно в водопроводную систему из бойлера.
Конструкционные особенности
Перед покупкой важно провести расчет предохранительного клапана (эта работа обычно выполняется специалистами). Установка и настройка трубопроводной арматуры на объекте также должна быть осуществлена квалифицированными работниками. Выпускаемые сегодня модели имеют различную конструкцию.
Классификация
Клапан предохранительный может различаться конструкцией, техническими характеристиками, областью применения. Классифицируют такое устройство обычно по следующим критериям:
- Тип подъема запорного механизма (пропорционального или двухпозиционного действия).
- Тип нагрузки на золотник (магнитно-пружинная, рычажно-пружинная, рычажно-грузовая, грузовая, пружинная).
- Высота подъема запорного механизма (полноподъемные, среднеподъемные, малоподъемные).
Предъявляемые требования
До того, как будет смонтирован клапан предохранительный, надо убедиться в его работоспособности и соответствие заявленным техническим характеристикам, представленным в документах на оборудования. К оборудованию такого типа предъявляются следующие требования:
- Открытие затвора должно происходит при предельном давления (устанавливается в процессе настройки устройства).
- Затвор в начальное положение должен возвращаться автоматически после достижения в системе номинального давления.
- Закрытие затвора после нормализации показателей должно произойти без утраты параметров герметизации.
Нельзя использовать клапан предохранительный, если закрытие затвора происходит с задержками.
