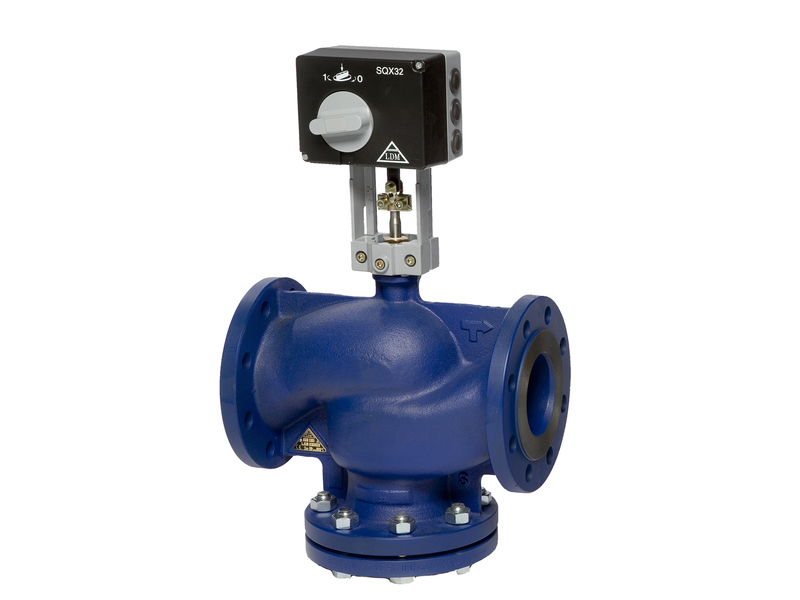

Клапан регулирующий
Регулировка производится электрорегулятором, электроприводом, по оповещению датчика температуры и давления. Также для управления вентилем могут применяться термические, гидравлические, термоэлектрические или пневматические приводы.
При правильном выборе регулирующего клапана будет осуществляться точная регулировка, снизится риск эрозионного износа и шумность.
Описание и конструкция
По принципу действия трубопроводная арматура делится на несколько типов:
- Смешивающая;
- Ограничивающая (запорная);
- Делящая потоки рабочей среды (разделительная).
Перекрывающие поток устройства называются двухходовыми, а смешивающие – трех- и четырехходовыми клапанами.
Двухходовая арматура состоит из двух патрубков для соединения с трубой, обеспечивает ограничение расхода воды. Исходя из конструкции запорного механизма, принцип работы устройства аналогичен функционированию шарового крана или седельного вентиля. Кроме централизованного теплоснабжения, двухходовые клапаны могут использоваться в горячем водоснабжении для регулировки теплоотдачи в теплообменниках.
Трехходовый клапан используется в соединении или делении потока теплоносителя, состоит из трех патрубков для крепления к трубе. Такие конструкции широко применяются в автономном теплоснабжении и регулировке теплообменников, где не нужно ограничивать затраты воды.
Реже применяются четырехходовые клапаны, принцип работы которых основан на двойном перепуске. Отличительными особенностями конструкции являются четыре патрубка для соединения с трубой.
По форме клапаны бывают угловыми (изменяют на 90 градусов направление трубопровода) и проходными (ставятся на прямые участки).
В состав конструкции входят следующие элементы:
- Седло. Это неподвижная деталь для прохода рабочей среды;
- Затвор. Движущаяся часть, перемещается вдоль поверхности седла.
Управление клапаном осуществляется сторонним источником энергии. Могут применяться электрические, пневматические, гидравлические или электромагнитные приводы.
Преимущества регулирующей арматуры
Клапан регулирующий востребован благодаря следующим преимуществам:
- Долговечности, надежности. Для изготовления корпуса используются прочные материалы (чугун, латунь, нержавеющая сталь, легированные металлические сплавы), стойкие к агрессивным химическим элементам;
- Работа с различными средами;
- Эффективность, простота конструкции. Рабочий механизм простой, точно регулирует напор воды;
- Многофункциональность. Дополнительно клапаны обеспечивают регулировку климата помещения, снижают затраты теплоносителя, могут перекрывать отдельные участки труб;
- Разнообразие размеров, видов. Механизмы могут отличаться параметрами корпуса, конструкциями затворов, типами управления и датчиками;
- Герметичность и прочность уплотнителей;
- Длительный срок эксплуатации.
Технические характеристики
Эксплуатационные показатели регулируемых клапанов определяются характеристиками:
- Пропускной способностью. Показатель определяется расходом жидкости, перемещаемой через арматуру;
- Начальной способностью пропускания. Это номинальный показатель при открытии затвора, равен наименьшей пропускной способности;
- Условной и максимальной способностью пропускания;
- Тип крепления;
-
Диаметрами патрубных отверстий.
Также учитывают критерии температуры и давления при безопасной эксплуатации клапана без поломок.
