Клапан регулирующий проходной
Регулирующий проходной клапан применяется в трубах отопления и водоснабжения, коммунальной области с обширным диапазоном рабочей температуры, давления. Их высокая популярность обусловлена хорошей герметизацией в запорном механизме и простой конструкцией.
Обычно клапаны применяются на трубах небольших размеров, так как при крупноразмерных трубопроводах повышается усилие для управления. Из-за этого приходится усложнять конструкцию для правильной фиксации затвора к седлу корпуса.
Описание и конструкция

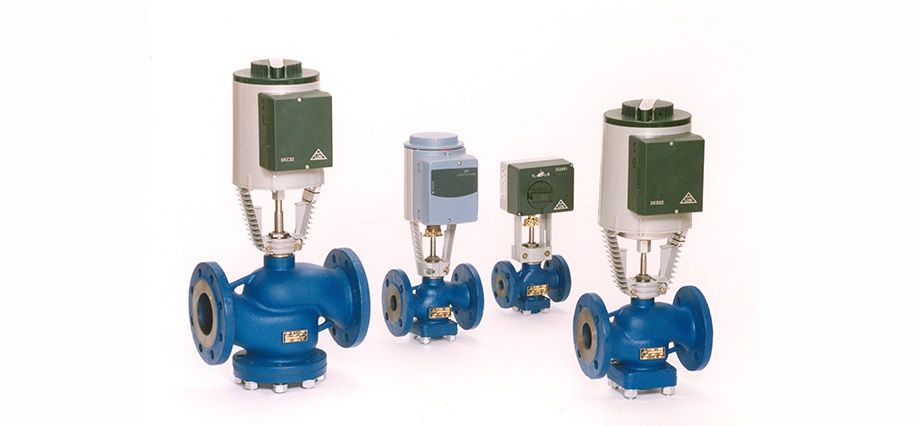

У проходного регулирующего клапана присоединительные патрубки сосны или параллельны. Регулировка подачи воды производится посредством изменения размеров проходного сечения клапана. Такой узел удобен в пользовании, но имеет большие размеры. Часто встречаются проходные клапаны, оснащенные электрическим приводом. Клапаны крепятся фланцевым или резьбовым соединением.
В основном механизмы применяются на прямых участках. Проходным клапаном называется армирующий элемент, который используется в дистанционной и автоматизированной системе регулировки разных веществ в трубах. В конструкцию входит корпус, седло, сальник, плунжер, штоковое уплотнение, регулирующая клетка и пр. Для изготовления корпуса используются разные материалы и отливы, которые рассчитаны на определенные рабочие условия.
Перед установкой проходного клапана ставится в трубе сетчатый фильтр, присутствие которого устраняет поломку оборудования от проникновения механических веществ. До и после вентиля желательно ставить манометры, что повысит эффективность работы клапана.
Преимущества проходного регулирующего клапана
Использование такой запорной арматуры отличается следующими достоинствами:
- работа клапана при высоком давлении и внутренней температуре;
- возможность регулировки потока воды, пара, сжиженного газа и сжатого воздуха.
Однако может наблюдаться гидравлическое сопротивление, зона застоя.
Дополнительно клапаны снабжаются генераторами шума, обладают высокой прочностью, стойкостью к флашингу, кавитации. Это исключает дросселируемый поток. Устройство отличается легкой и простой установкой, снятием для проведения ремонтных работ или технического осмотра.
Технические характеристики
Проходные регулирующие клапаны представлены в обширном диапазоне, снабжаются разнообразными элементами, приводами, корпусами, которые отличаются характеристиками рабочей среды и температуры. Выполняются изделия из лучшего сырья, соответствующего нормативам технологического процесса.
Чтобы подобрать эффективный и качественный проходной клапан, следует обращать внимание на следующие характеристики:
- коэффициент затрат вещества;
- направленность потока рабочей жидкости;
- условный диаметр;
- герметичность закрывания;
- величину условного давления.
Дополнительно учитывают температуру и особенности рабочей среды, низкую и высокую температуру окружающей среды. Клапаны могут применяться в комплекте с концевыми выключателями, позиционерами и дистанционными датчиками.
Выбор клапана следует осуществлять на основе диаграммы показателей KVS. Важным критерием служит отношение пропускной способности клапана к номинальной высоте хода, наименьшему уровню пропускной способности.
Проходные клапаны могут монтироваться в любом положении (кроме направления вниз). Они характеризуются высокой надежностью, прочностью, точностью, быстрым закрыванием преодолением скачков давления, способностью качественной регулировки температуры.
