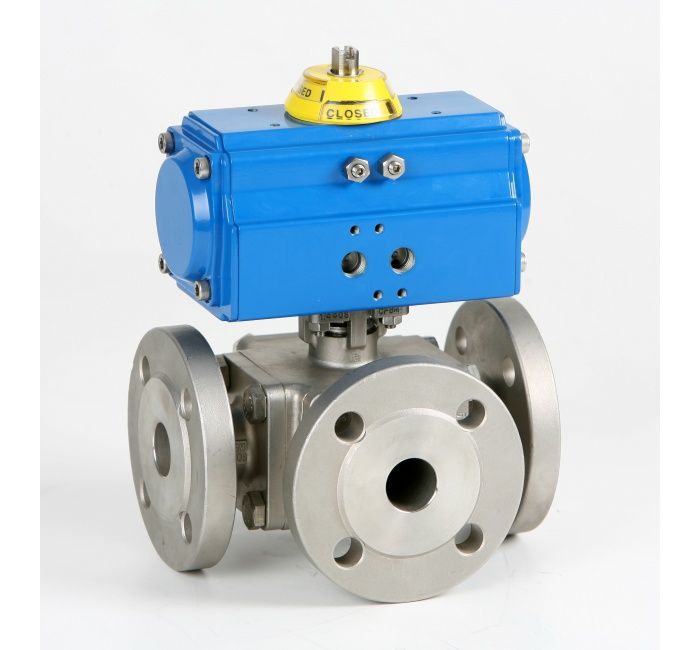

Клапан смесительный трехходовой
Смесительный клапан позволяет регулировать температуру теплоносителя в контуре отопления с помощью смешивания потоков разной температуры. Также он защищает теплообменник от поломок при низких температурах на обратке. Монтаж смесительного клапана позволяет повышать срок эксплуатации и КПД котла, снижает объем образующего конденсата. Часто клапан применяют в отопительной системе для автоматического поддержания в контуре постоянной температуры теплоносителя, предотвращая перегревы.
Описание и конструкция
Конструкция клапана включает в себя чугунный или стальной корпус, который может иметь никелированное покрытие, защищающее от коррозии. Внутри корпуса находится смесительно-распределительный механизм в форме шаровидной, секторной или конусной пробки. С пробкой соединяется шпиндель, осуществляющий смещение или поворот регулирующего клапана. Также в конструкцию входит седло с EPDM или уплотнением металл-металл под конус.
У трехходового клапана имеется одно выходное и пара входных отверстий. В четырехходовых и пятиходовых клапанах число отверстий больше.
Есть модели с внутренней и внешней резьбой, накидной гайкой или приварными патрубками. Диаметр Ду клапанов с такими типами присоединения варьируется в пределах от 15 до 50 мм. Также производятся промышленные фланцевые клапаны размером до Ду 800 и более.
В состав смесительно-разделительного механизма входит шток с конусом (помимо конуса может применяться шар), регулирующей рукояткой и электроприводом. Для герметичности затвора и штока применяются уплотнительные кольца. С помощью электрического и пневматического привода точно настраивается и автоматизируется работа системы.
В горячем водоснабжении часто используют клапаны с конусным или седельным регулированием. Шток соединяется с конусом и с его перемещением регулируется расход рабочей среды.
Преимущества смесительного клапана
Основным достоинством смесительного клапана является простая конструкция, невысокая цена (без учета систем управления и питания привода), поэтому ремонт, техобслуживание и монтаж проводятся в сжатые сроки. Большой выбор клапанов позволяет выбирать оптимальное решение в соответствии с определенными требованиями. Стальной смесительный клапан более долговечен, отличается минимальным крутящим моментом.
Технические характеристики
Основными техническими параметрами смесительного клапана является условный диаметр, который определяет сечение труб, подсоединяемых к арматуре; пропускная способность в м3/час, максимальный перепад давления на вентиле и температура рабочей среды.
В зависимости от эксплуатационных условий внимание нужно обращать на материалы изготовления важных деталей клапана. В нормальных эксплуатационных условиях смесительный клапан способен на безаварийную работу в течение 10 лет. Срок службы связан с качеством производства и моделью. Имеющиеся в продаже разновидности могут отличаться типом соединения, параметрами и сферой применения.
Это популярный тип арматуры, используемый в пневматических и гидравлических системах для реализации разных задач.
