Обратный клапан
Практически во всех существующих водопроводных системах предполагается направление потока воды в одном единственном направлении. Чтобы направление потока по каким- то причинам не изменилось, используется межфланцевый двустворчатый чугунный обратный клапан (либо любая другая его разновидность). К основным характеристикам подобных устройств можно отнести:
- Номинальное давление PN.
- Номинальный диаметр DN.
Направление потока может измениться в случае уменьшения давления в одной линии, что потенциально может стать причиной поломки остальной трубопроводной арматуры и насосного оборудования.
Обратные клапаны (пружинные дисковые из стали, поворотные однолепестковые из нержавеющей стали, двухлепестковые из нержавеющей стали и другие модели) сразу же после изменения направления потока отсекают аварийный участок.
Разновидности
Обратный клапан у современных производителей представлен в разных видах:
-
Дисковый. Такие модели используются в водопроводах, отопительных и водоснабжающих системах. Корпуса изготавливаются стальные или латунные. При открытии происходит смещение затвора, выполненного в виде диска, по оси рабочего потока. Дисковые модели продаются по демократичной цене, имеют малую металлоемкость и просты в монтаже.
-
Шаровый. Важные преимущества: полнопроходная пропускная способность, герметичность закрытия, простота с конструкционной точки зрения. Подходит для перемещения холодной и горячей воды (есть модели как только для холодной, так и для обоих типов воды). В качестве запорного детали здесь выступает шар (обычно обрезиненный, выполненный из чугуна), который в положении «закрыто» удерживается за счет сил тяжести. В устройствах подобного типа также имеют место чугунные крышка и корпус.
-

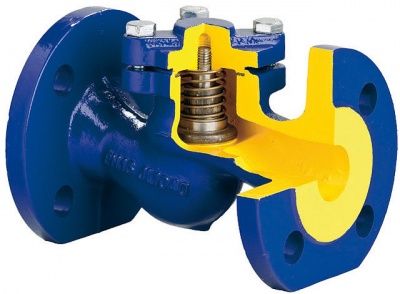

Подъемный. Чаще всего такие устройства используются в котельных, на промышленных объектах. Удержание затвора в закрытом положении происходит за счет силы тяжести (зачастую конструкция дополняется пружиной). Крышка и корпус могут быть бронзовыми, стальными, чугунными.
-
Поворотный. В арматуре такого типа запорным элементом является металлический диск, который радиально смещается при открытии клапана. Установка подобных устройств обычно осуществляется в котельных, тепловых пунктах, в промышленной сфере. Корпуса чугунные, стальные, бронзовые; затвор – стальной.
Полезно знать! Выбирая обратный клапан, необходимо учитывать, что помимо российских стандартов сейчас активно используются и международные стандарты типа ISO, DIN, ANSI.
Технология крепления
Обратный клапан к трубопроводу может быть прикреплен различными способами:
- Фланец. Фланцевый обратный клапан можно быстро монтировать и демонтировать, что является его основным преимуществом.
- Сварка (в случае крепления на полипропиленовые трубы).
- Муфта. В этом случае применяется традиционное муфтовое крепление с применением резьбовой муфты (актуально, если трубы водопровода имеют сравнительно малый диаметр).
- Межфланцевое крепление (предполагает зажим клапана между трубопроводными фланцами).
Обратные клапаны могут быть установлены на разных элементах трубопроводных систем: на всасывающих линиях, которые обслуживаются поверхностным или глубинным насосным оборудованием; на трубопроводах центрального магистрального или автономного водоснабжения; перед счетчиками воды, емкостным нагревательным оборудованием, бойлерами.
