Поворотный затвор
Поворотный затвор применяется в системах отопления в качестве запорно-регулирующего элемента, который не требует особого технического обслуживания. Монтаж арматуры происходит между ответными фланцами. Герметичность обеспечивает специальное седло. Направление движения теплоносителя может быть любым.
Технические характеристики

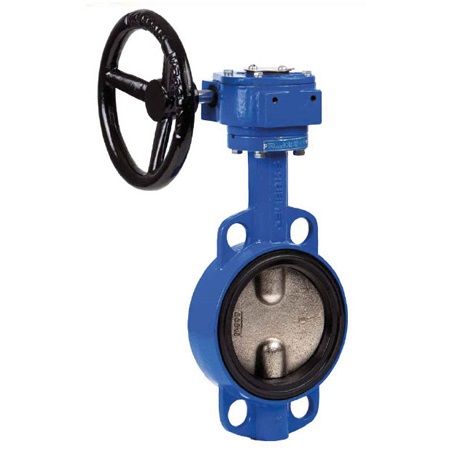

Поворотный затвор – это арматура межфланцевой конструкции с запорным механизмом в виде диска внутри. Корпус изготавливается из серого чугуна, литой или нержавеющей стали. Материал выбирается в зависимости от типа теплоносителя и его состава. Устройство состоит из следующих элементов:
- диск поворотный;
- кольцевой уплотнитель;
- корпус;
- шпиндель (поворотный вал).
Корпус и диск должны выдерживать большие перепады температур и давлений, поэтому их производят из стали, которая также способна переносить высокие рабочие параметры, а уплотнение должно выдерживать агрессивную среду.
Принцип работы
Поворотный затвор – это лучшая запорная арматура, которая имеет свойство регулировать поток теплоносителя в системе отопления. Устройство работает по следующему принципу: диск внутри корпуса, делая поворот на 90°, регулирует поток теплоносителя. Если надо уменьшить поступление жидкости рычаг поворачивают, не доводя до конца.
В работе запирающего механизма участвует диск и седло, в котором находятся уплотнительные элементы. Конструкция седла бывает съемной и монолитной. В виде уплотнителей применяют резину, металл, фторопласт и другие подходящие материалы. Для отопительной системы рекомендуется использовать резиновый уплотнитель.
Поворотный затвор работает с помощью ручной силы (ручное управление) или в некоторых случаях применяется механический привод. Выбор зависит от диаметра трубы, на которую предполагается установить арматуру.
Преимущества
Поворотный запорный механизм имеет следующие достоинства:
- высокие показатели герметичности при закрытии в обоих направлениях;
- маленький вес;
- небольшие габариты;
- компактность;
- минимизация нагрузок на трубопровод;
- простота монтажа даже в труднодоступных местах;
- большая область применения;
- доступная стоимость.
Правила монтажа
Поворотный затвор отличается межфланцевым присоединением к трубопроводу. Перед работой уплотняющий вкладыш, который соединяется с фланцами, обрабатывают силиконовой смазкой.
Запорную арматуру устанавливают при любом направлении потока теплоносителя в любом положении. Монтаж дисковых поворотных затворов дополнительных прокладок не требует. Для установки устройства рекомендованы воротниковые фланцы с диаметром аналогичным запорному механизму с ГОСТом – 12821-80.
Особенности
Приобретая поворотный затвор надо очень серьезно отнестись к техническим показателям арматуры, производителю и покупателю. На нашем сайте предоставлены только качественные и популярные модели. Мы предлагаем самые привлекательные цены, гарантию качества, удобные методы доставки и оплаты.
Купить все устройства для отопительной системы можно с помощью электронной почты, по телефону, в один клик на веб ресурсе или даже с помощью функции обратной связи.
