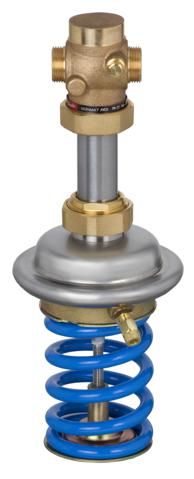

Редукционный клапан
Редукционный клапан является в первую очередь защитным устройством, предназначенным для поддержания установившегося низкого давления на выходе из арматуры. Это исключит вероятность повреждения подключенного к системе отопления или водоснабжения оборудования. Особенность изделия заключается в том, что оно может поддерживать давление, подаваемое отдельно на каждый потребитель.
В продаже имеется много различных по внешнему исполнению редукционных клапанов, поэтому всегда можно приобрести устройства, как для бытового использования, так и для промышленных целей при работе в системах под высоким давлением.
Главная задача представленного типа арматуры заключается в регулярном поддержании постоянства уровня напора, независимо от внешних факторов.
Описание и конструкция
Редукционный клапан представляет собой распространенный вид регулирующей и предохранительной арматуры, которая призвана обеспечивать высокую стабильность функционирования системы отопления независимо от внешних условий и перепадов давления на входе. Конструкция включает следующие элементы:
- Тарированная пружина с регулировочным винтом. Некоторые производители поставляют клапаны с несколькими типами пружин, рассчитанными на различные пределы рабочего давления. Они отличаются цветом, для чего существуют специальные таблицы. Благодаря им клапаны могут работать в системах с давлением свыше 16 бар.
- Мембрана – демпферный элемент, который выступает основным ограничителем давления. Пружина воздействует на мембрану, делая ее жестче или мягче, что зависит от способа и направления регулирования усилия.
- Клапана высокого давления. Имеется не во всех моделях, предназначен для установки верхнего порога.
- Фильтр – устанавливается не во всех модификациях, но рекомендуется выбирать арматуру с его наличием. Представляет собой корпус с цилиндрической формы сеткой, которую при загрязнении можно заменить.
- Корпус – главная деталь конструкции, являющаяся местом установки всех остальных компонентов. Отливается обычно из латуни, чугуна или стали.
Конструкция редукционных клапанов может отличаться, что зависит от производителя и инновационных решений, которые он внедрил в свою разработку.
По габаритам существуют модели для работы на высоких давления за пределами 16 бар. Такая арматура устанавливается на входе в многоквартирный дом, понижая давление теплоносителя или холодной воды до приемлемых 10 бар. Далее, устанавливаются клапаны поменьше на каждый этаж.
Особенности и преимущества
Главная особенность редукционного клапана заключается в его принципе действия. То есть при резком или скачкообразном изменении давления на входе оно не приводит к такому же изменению на выходе, тем самым обеспечивая необходимую стабильность функционирования всей системы в целом.
Технические характеристики
Как и любая другая арматура, устанавливаемая в системах централизованного отопления, редукционные клапаны изготавливаются с учетом определенных условий работы. Следовательно, они обладают определенными характеристиками:
- Диаметр проходного отверстия. Зависит от производительности, но в среднем они имеют его в пределах от 15 до 400 мм.
- Производительность – обычно при максимальном сечении отверстия составляет до 1600 куб. м в час.
- Предел рабочего давления – от 10 до 40 бар.
- Максимальная температура рабочей среды – не более 150 градусов при работе с водой.
- Варианты монтажа в системы – фланец или резьба.
