Регулятор давления до себя
В трубопроводе в системах тепловых сетей и водоснабжения очень важно, чтобы давление жидкости или газа (пара) было неизменно при заданном показателе. Этот аспект так же немаловажен и в системах подачи топлива и различных насосных станциях.
Для автоматизации процесса применяются энергонезависимые регуляторы давления прямого действия, работающие от энергии движущегося потока, а также регуляторы, работающие от внешних источников энергии.
Но и те, и другие устройства устанавливают и поддерживают заданный уровень давления в системе, по средствам изменения величины сечения прохода жидкости или газа (пара).
Описание и конструкция
На мировом рынке представлено множество моделей в различных модификациях, которые отличаются между собой конструктивными характеристиками, материалами производства, размерными данными и принципом действия. Но в каждой модели неизменно присутствует ряд показателей:
- корпус (чугунный, стальной, латунный, медный);
- наличие клапана и штока;
- способ регулировки — поршневой или мембранный;
- датчик в виде пружины, либо рычажно-грузовой, или пневматического действия;
- импульсная линия.
.
Даже у разных моделей принцип действия одинаков: затвор клапана перемещается под давлением среды в системе, а степень открытия или закрытия прохода жидкости находится в прямой зависимости от степени изменения показателя давления.
Регулятор давления «до себя» еще имеет распространенное название – пропорциональный регулятор. Самыми ходовыми из них являются пружинные и мембранные. Их отличие состоит в том, что у первого типа в роли измерительного датчика выступает затвор клапана, а у второго-мембрана.
Основные преимущества регуляторов давления «до себя»
К основным достоинствам можно отнести:
- большой спектр модификаций, позволяющий выбрать ту или иную модель исходя из нужных технических характеристик;
- стабилизация и поддержание уровня давления в пределах требуемого значения;
- точная регулировка;
- простота при установке и демонтаже;
- способность повышать шумоизоляцию в коллекторе;
- значительный уровень надежности при длительном гарантийном сроке использования.
В устройствах непрямого действия предусмотрена возможность удалённого способа управления. Но, так как, они требуют подключения к внешним источникам энергии и управления, это сужает круг сферы использования такого типа регулирующей арматуры.
Технические характеристики
Основной технической характеристикой для всех типов регуляторов является условный диаметр трубы - DN (Ду). В разных моделях, в зависимости от характеристик и сферы применения, этот показатель варьируется в диапазоне от 15 до 200 миллиметров.
Также, при эксплуатации арматуры, максимальный показатель давления в трубопроводе не должен превышать значения PN. Также важным параметров является максимальная температура среды. Регулятор давления «до себя» RDT исправно и бесперебойно работает при температурном режиме рабочей среды до +150 градусов по Цельсию.

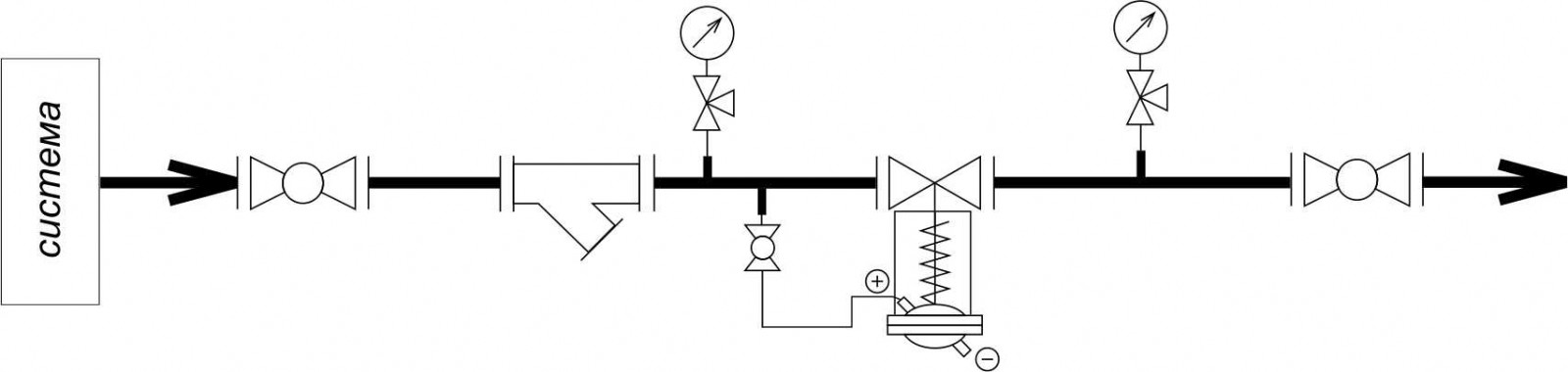

Конструктивные особенности прибора предполагают его установку практически в любом положении в зависимости от особенностей системы. Но обязательным условием для монтажа, является установка в соответствии, с указанными на корпусе, стрелками направления потока.
Сфера применения регуляторов по принципу работы «до себя» достаточно обширна. Это могут быть централизованные магистрали водоснабжения и теплотрассы, или различные системы перекачки и транспортировки сжиженных газов или нефтепродуктов.
