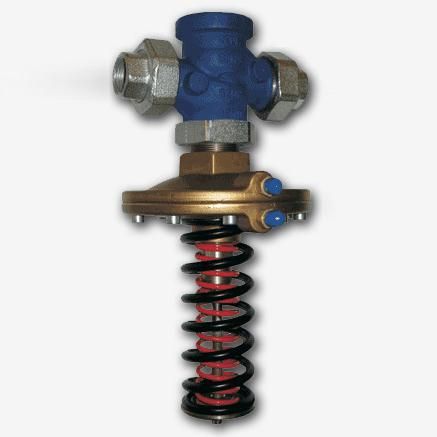

Регулятор давления прямого действия

Данное устройство применяется для защиты различных бытовых приборов и техники, подключенных к сети. Регулятор давления не дает резко изменяться значению напора.

Принцип работы заключается в изменении размера проходного сечения, через которое проходит рабочая среда, регулирующим механизмом.

Регулятор давления прямого действия, как следует из названия, работает без внешнего источника энергии. Свою регулирующую функцию он выполняет, используя энергию протекающей воды. Регулятор отвечает симметрично на изменение давления. Открытие клапана происходит с такой же скоростью с какой изменяется давление.

Описание и конструкция

Мембрана, выполненная из EPDM-материала, это основной элемент арматуры, подающий импульс на открытие или закрытие конуса клапана. Закрепленная пружина выравнивает отклонение регулирующего элемента.
Регулятор давления прямого действия не использует внешнее питание для работы. Как только на регулируемом отрезке системы меняется характеристика, конус изменяет степень открытости проходного сечения клапана и восстанавливает давление до нужного значения.

В конструкцию устройства входят:

• пружина, задатчик, компрессионный или рычажно-грузовой механизм;
• линия по которой проводится импульс, она может быть внешней или встроенной;
• измерительная деталь, перепонка, сильфон или поршневой механизм;
• регулирующая часть, седельный клапан с линейным перемещением штока.

Конструкция устройств проста, они работают автономно, без посторонних источников энергии. Никаких коммуникаций прокладывать для обеспечения их работы не требуется. Подвижный элемент системы приводится в действие массой или пружиной. Плунжер движется, ограниченный в своей траектории мембраной или поршневым приводом в зависимости от величины давлений в рабочей среде.
Одним из элементов регулятора, как правило, является седельный клапан с мембранным приводом или рычажно-грузовым приводом. Последние использовались раньше, в современных условиях встречаются редко, только на древних вариантах изделий. Перегородка в такой арматуре выступает одновременно воспринимающим сегментом и приводом.

Преимущества регуляторов прямого действия

К достоинствам устройства относят:

1. Возможность автономной работы.
2. Хорошая скорость реакции на повышение (понижение) величины давления и надежная работа.
3. Несложная установка изделия, настройка нужных для работы параметров.
4. Оптимальное функционирование всей системы.
5. Обеспечение безопасной работы инженерной системы и всего подключенного к ней оборудования.

Технические характеристики

Одной из важных характеристик регулятора является тип и размер мембраны. Она бывает определенного радиуса, изготовленная методом формования. Чем больше этот элемент, тем больше восприимчивость. Даже незначительное изменение давления даст перемещение плунжера на очень большую величину. Возможен удар этого механизма о седельную часть устройства.
Если мембрана имеет небольшие размеры, чувствительность работы также снизится. Движение становится более спокойным и приближенным к системе пропорционального регулирования.

От размера мембраны зависят ее свойства, что используется производителем для изготовления устройств с большим зазором значений коррекции нужного параметра. Применение крупной мембраны позволяет получать самое небольшое максимальное значение контролируемой характеристики. Также существенной характеристикой, влияющей на подвижный разброс значений параметра, является пружинный элемент.
