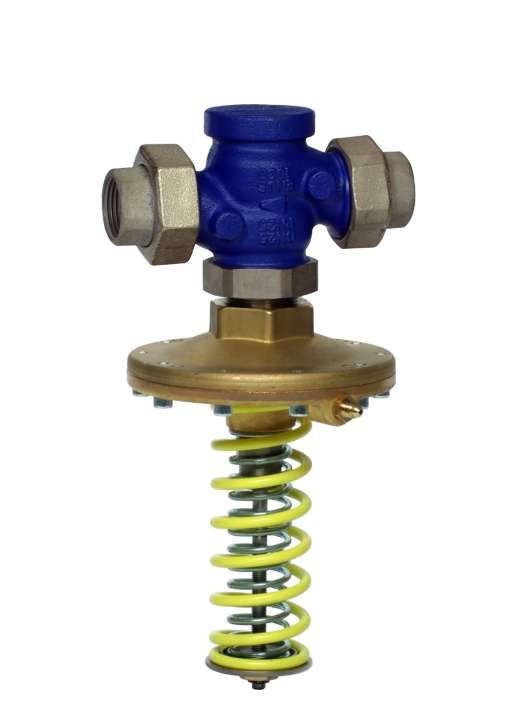

Регулятор перепада давления

Арматура является незаменимой составляющей любой трубопроводной системы. Одним из наиболее распространенных видов арматуры является регулятор перепада давления. Данный вентиль позволяет поддерживать заданный перепад давлений в системе. Такое регулирование широко распространено в системах отопления, особенно в тех, которые имеют динамический гидравлический режим. В тепловых сетях на входе стабилизируется давление, что позволяет предотвратить поломку элементов  трубопровода из-за резких скачков давления или же гидроударов. Данная арматура имеет сложную конструкцию, но, не смотря на это, широко применяется как на промышленных объектах, так и в жилых сооружениях.

Описание и конструкция

Поддерживать постоянное давление в трубопроводной системе регулятору перепада давления удается благодаря изменению проходного сечения клапана. В зависимости от способа работы системы существует три типа арматуры: регулятор перепада давления, который регулирует заданный перепад давления, после себя - уменьшает давление после себя открывая проходное сечение клапана, "до себя", наоборот, закрывается, при увеличении давления.

Широко распространены регуляторы прямого действия. Их работа обеспечивается благодаря использованию энергии воды для регулирования положение клапана. В регуляторах других типов, для управления клапаном необходимо устанавливать внешние источники энергии.

Классическая конструкция регулятора перепада давления состоит из нескольких элементов, каждый из которых имеет свою функцию:

• Корпус клапана;
• Конус и шток клапана;
• Рукоятка для настройки регулятора;
• Регулирующая диафрагма;
• Настроечная пружина;

Такая конструкция обеспечивает качественную работу системы на протяжении долгого времени. Правильный подбор регулятора под определенную систему и корректный уход за ней гарантируют долговечность и надежность.

Основные преимущества

Для того, чтобы корректно проанализировать различные виды запорной арматуры, необходимо ознакомиться с их преимуществами. Регулятор перепада давления имеет ряд существенных преимуществ, которые делают его незаменимым во многих трубопроводных системах:

• Простота в настройке и установке позволяет легко выполнить монтаж.
• Настроенное давление поддерживается с высокой точностью.
• Конструкцию просто ремонтировать.
• Регулятор надежен и долговечен.
• Регуляторы прямого действия не нуждаются в использовании дополнительных средств и источников энергии

Все перечисленные преимущества обеспечивают простую и длительную работу системы при условии правильной эксплуатации.

Технические характеристики и особенности монтажа

Выбирая регулятор перепада давления, необходимо детально ознакомиться с его техническими характеристиками. В первую очередь, это важно для правильного подбора запорной арматуры под определенную трубопроводную систему. Одной из наиболее важных характеристик является номинальный диаметр, который указывает на то, с каким диаметром трубопровода совместима система.

Также стоит учитывать номинальное давление, а также максимальную и минимальную температуру. В зависимости от этих показателей определяется то, какие характеристики рабочей среды допустимы для определенного регулятора.

После и до регулятора устанавливаются манометры. Также перед вентилем устанавливается фильтр сетчатого типа в направлении хода воды. От корректности установки системы зависит то, насколько качественно и долговечно она будет работать.
