Регулятор перепада давления

Купить регулятор перепада давления в компании Гардарика можно на странице каталога. Оборудование всегда в наличии на складе. А в данной статье рассмотрим основные характеристики.

Регулятор перепада давления предназначен для поддержания постоянного перепада давления в инженерной сети или на оборудовании за счёт ограничения потока рабочей среды, проходящего через его корпус. Этот тип регуляторов также называют дифференциальными. Дифференциальный регулятор давления относится к регуляторам прямого действия, так как не требуют дополнительного источника энергии для функционирования. Применяется этот прибор в основном в системах отопления и горячего водоснабжения, а также в холодильных установках на производстве.

Принцип действия

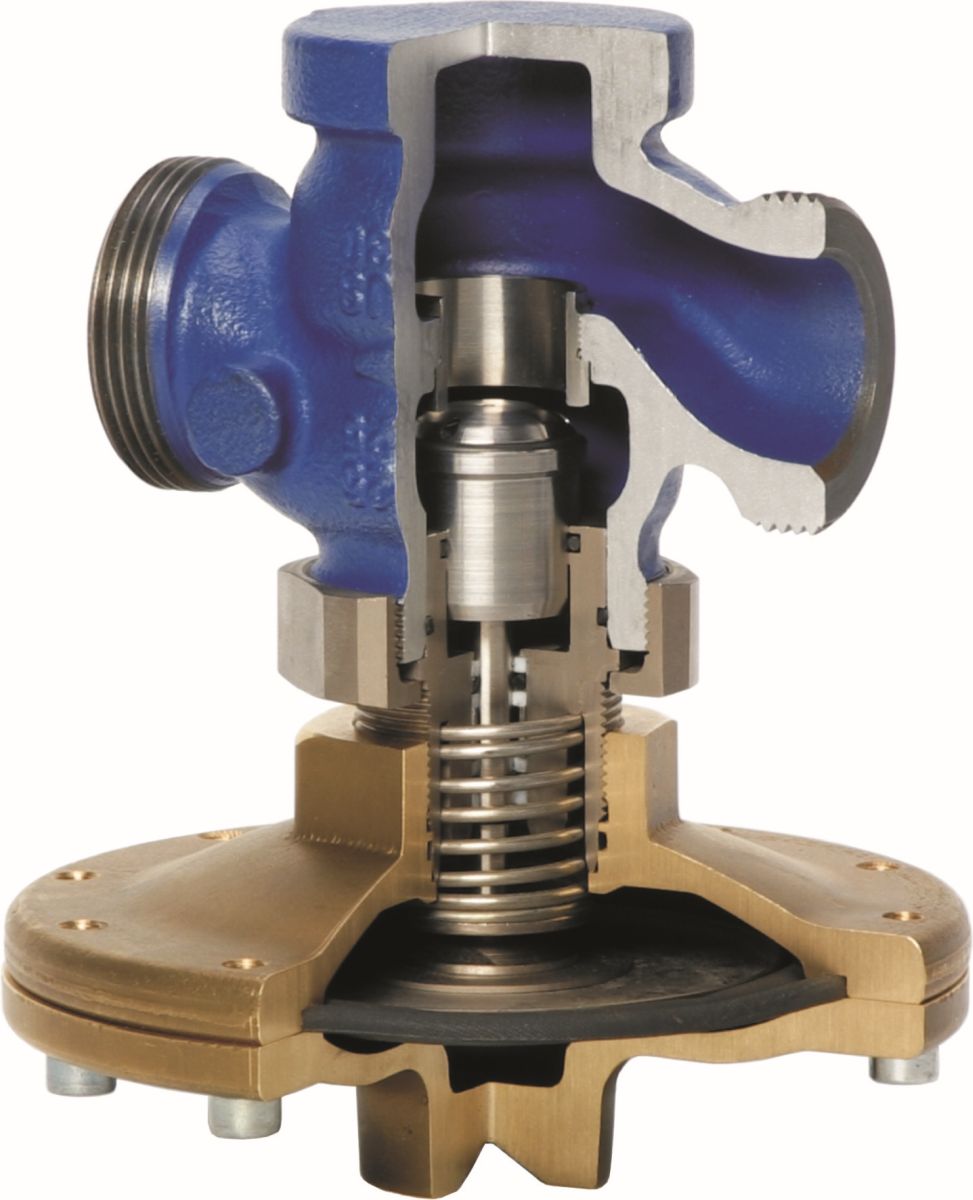

Регулятор перепада давления имеет достаточно несложное устройство, корпус из металла (материал выбирается исходя из рабочей среды и температурного режима), мембранную коробку, механизм регулировки клапана и сам клапан.
Основной рабочей зоной является мембранная коробка, на которую с двух сторон воздействуют импульсы давления рабочей среды. С помощью регулировочного механизма, обычно это шток на подпружиненном блоке, фиксируется необходимое значение перепада.
В случае изменения режима, разница давления воздействует на мембранную коробку, в свою очередь движения мембраны передаются на шток клапана, в результате чего он приоткрывается или закрывается, снижая или увеличивая объем пропускаемой рабочей среды, тем самым устанавливая необходимое давление в системе.
Этот вид арматуры применяется в основном в отоплении, инженерных сетях горячего водоснабжения, на паропроводах. Регулятор перепада давления применяется также на холодильных установках и в системах кондиционирования воздуха.

Классификация регуляторов перепада давления

Регуляторы перепада давления классифицируются по типу присоединения к трубопроводу:

• Фланцевые, фиксация в этом случае производится прижимом фланца корпуса регулятора к фланцам ответного трубопровода посредством болтов;
• Резьбовое, в этом случае крепление производится накручиванием корпуса регулятора на резьбу;
• Сварное соединение, постоянная фиксация арматуры посредством электродуговой или газосварки на трубопроводе.

В зависимости от рабочей температуры и давления, в этом случае разделение происходит в основном по материалу вентиля:

• Латунь – для работы в водяном потоке;
• Силумин – устройства для работы в газовой среде;
• Серый чугун, регулирование давления в инженерной сети с температурой до 150 градусов Цельсия;
• Высокопрочный чугун и сталь, система с предельной температурой до 250 градусов, высокая нагрузка на систему, давление, паропроводы.

Также при выборе арматуры стоит обратить внимание и на материал рабочей системы.
Помимо этого существует классификация и по виду нагрузки, в зависимости от давления и температурной нагрузки в системе.

Технические характеристики регуляторов перепада давления

Основными техническими характеристиками регуляторов перепада давления, являются:

• Номинальный диаметр, в зависимости от диаметра трубпровода системы и ее пропускного объёма, в которую и устанавливается регулятор;
• Диапазон пропускаемого объёма рабочей среды, в кубометрах, от минимального, до предельного;
• Давление рабочей среды, обычно учитывается только предельное значение;
• Температурный диапазон, зависимость эффективной работы регулятора в различных тепловых режимах;
• Настройка, возможна как фиксированная, так и изменяемая.

Также необходимо учитывать и тип подключения, резьбовой, фланцевый или фиксированный.

При работе в высокотемпературных тепловых режимах – 200-300 градусов Цельсия регуляторы давления, как правило, требуют подключения дополнительного контрольно-измерительного оборудования, для более точного регулирования потока рабочей среды.
