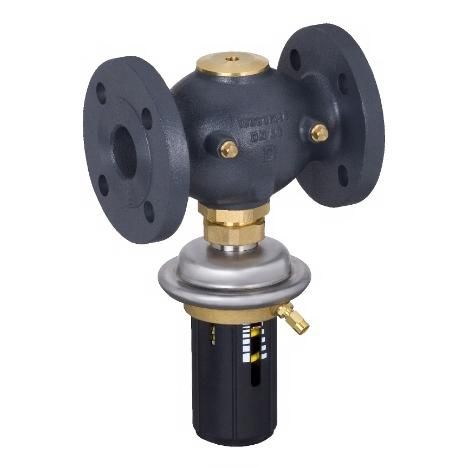

Регулятор перепада давления

Регулятор перепада давления используется в сетях для понижения давления до значения требуемого перепада между прямым и обратным трубопроводом. Принцип работы устройства достаточно прост: при критическом увеличении давления закрывается специальный регулирующий орган, благодаря которому давление понижается.

Конструкция устройства

К основным деталям устройства относится:

• корпус;
• основной рабочий механизм в виде пружины, изготовленной из нержавеющей стали;
• чувствительная мембрана, благодаря которой осуществляется автоматическое регулирование давления.

Регуляторы перепада давления могут идти в комплекте с манометрами и без. Как правило, во всех моделях редукторов присутствуют отверстия со специальной резьбой, куда при необходимости можно подключить манометр. Если комплектация не содержит данное устройство, такие отверстия закрываются специальными заглушками.

Следует отметить, что в некоторых моделях в состав устройства также входит система защиты от несанкционированного доступа, которая позволяет заблокировать регуляторную ручку корпуса.

Как работает регулятор

Принцип функционирования устройства: если давление не превышает определенного параметра, то наблюдается равновесие усилий двух пружин на противоположных сторонах чувствительной мембраны. При увеличении давления происходит следующее:

1. Усилие повышенного давления давит на мембрану, что приводит к ее выгибанию и воздействию на пружину.
2. Пружина передает импульс на конус регулятора перепада давления.
3. Из-за выгибания мембраны происходит закрытие конуса клапана.
4. Последний этап повторяется до тех пор, пока выходное давление не будет равно заданному значению.

В некоторых случаях редуктор давления объединен со встроенным фильтром воздуха, тогда устройство называется фильтр-регулятор. Место подключения регулятора зависит от конкретной поставленной задачи. Устройство может устанавливаться отдельно в магистраль либо входить в состав комплекса с другим оборудованием.

От технических параметров потребителей и характеристик сети зависит область использования редуктора. Если тепловая сеть содержит лишь одного потребителя или присутствуют несколько потребителей, требования к давлению которых одинаковы, то в большинстве случаев на выходе подключается один централизованный регулятор суммарной производительности. Подобная схема называется магистральной системой подготовки. Местная система предполагает, что присутствует несколько потребителей с различными требованиями уровня входного давления, поэтому прибор, как правило, устанавливается перед каждым потребителем.
