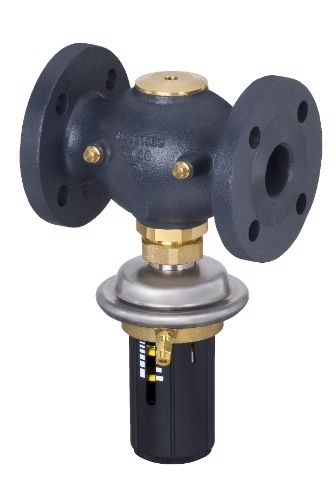

Регулятор перепада давления

Под регулятором перепада давления следует понимать регулировочно-предохранительную арматуру, которая предназначена для использования в системах централизованного отопления с целью поддержания постоянства перепада давления между входом и выходом.
Принцип регулирования заключается в поддержании на неизменном уровне расхода теплоносителя на различных этажах здания. Тем самым, это обеспечивает необходимый баланс между различными участками системы.
Устройства применяются как в централизованных системах теплоснабжения в бытовой сфере, так и в промышленности, гарантируя высокую стабильность и бесперебойность работы всех типов приемных устройств.

Описание и конструкция

Конструктивно регулятор перепада давления схож с другими типами подобной арматуры. Изначально устройство находится в открытом состоянии и начинает запираться только при начале изменения перепада на входе и выходе, создавая тем самым требуемые условия для нормального функционирования всех потребителей в системе. При увеличении давления на входе регулятор начинает закрываться, при уменьшении – открываться, тем самым поддерживая заданную разность напоров.

Конструктивно регулятор перепада давления состоит из следующих деталей:

• Корпус, он изготавливается чаще из чугуна, стали, но также применяются и сплавы меди, бронза, латунь.
• В корпусе имеется седло, в которое впрессована бронзовая втулка. Она предназначена для уплотнения места соприкосновения с затвором.
• Плунжер - приспособление, которое запирает проходное отверстие.
• Шток: на нем закреплён плунжер, с другой стороны имеется мембрана.
• Имеется система уплотнений и прокладок между всеми разъемными и подвижными деталями.
• Противодействующее усилие потоку создается специальной регулировочной пружиной, которая зажимается или расслабляется регулировочным болтом.

При помощи винта в регуляторе перепада давления устанавливается коэффициент усилия, который будет влиять на поток при его воздействии. Чем он сильнее, тем и больше усилие. Это и приводит к закрытию или открытию клапана в автоматическом режиме, что не требует использования внешних регулирующих элементов.

Производители изготавливают два вида регуляторов перепада давления, которые отличаются между собой размером и некоторыми особенностями имеющихся в конструкции деталей. Они охватывают следующие диапазоны: от 0,04 до 0,7 МПа, и от 0,2 до 1,2 МПа.

Установка данного регулятора перепада давления должна выполняться по инструкции с учётом особенностей рабочей среды, которой обычно является нагретая вода.

Особенности и преимущества

Как и любой другой вид арматуры данного типа, представленный регулятор перепада давления является не только регулирующим, но и предохранительным устройством. Для осуществления управления им не потребуется специальных регулирующих устройств наподобие шаговых двигателей и гидравлических вентилей.

Характеристики

Все регуляторы перепада давления в основном создаются для работы в похожих средах, поэтому они зачастую имеют и схожие технические характеристики:

• Величина диаметра проходного отверстия – не более 150 мм, есть изделия и с большим размером.
• Максимальная производительность клапана – не более 280 м куб./ч.
• Охватываемый диапазон рабочих давлений – от 0,04 до 1,2 МПа.
• Максимальная температура рабочей среды – 150 градусов.
