Регулятор перепада давления
Регулятором перепада давления считается вид арматуры, работоспособность которой основана на автоматическом взаимодействии с рабочей средой. Это механизм прямого действия, которому не требуется внешние источники энергии. Он применяется при работе с холодной и горячей водой в системах теплосетей и водоснабжения.
Функциональность устройства заключается в стабилизации и регулировке возможного перепада давления проходящей жидкости внутри системы. Один из представителей такого типа механизмов - дифференциальный регулятор перепада давления RDT.
Основа функционального назначения:
- обеспечение рабочего стабильного давления, необходимого для работы оборудования;
- равномерная подача воды в системе;
- защита системы от гидроударов.
Описание и конструкция
Регулятор перепада давления воды включает в себя: корпус, пружину, мембрану, шток и запорное устройство. В разных модификациях в комплекте поставляется рукоятка с винтом регулировки, манометр и сетка фильтрации.
К особенностям конструкции данного устройства, относится наличие двух импульсных трубок, что отличает его от других модификаций. Они могут быть встроены в корпус арматуры, или, как вариант, подлежат автономной установке.
При помощи пружины, встроенной в корпус устройства, можно задать фиксированное значение перепада давления. Заданный уровень регулятор перепада давления воды будет поддерживать между плюсовой и минусовой импульсными линиями. При возникновении ситуации повышения уровня перепада давления, автоматически закрывается клапан регулятора.
Пружина задает необходимое положение мембраны, а равновесие создается при помощи двухстороннего давления — с одной стороны рабочая среда, с другой пружина. В случае повышения давления со стороны подачи жидкости, пружина ослабляется и приходит в движение клапан - открывается или закрывается, в зависимости от типа конструкции (типы арматуры до себя и после себя). Импульсные трубки воздействуют на мембрану с разных сторон, поэтому она реагирует на все колебания регулятора.
Основные преимущества
- регулирование перепада давления;
- легкая настройка устройства;
- простота монтажа и установки конструкции в систему;
- работа не требует дополнительных источников энергии - полностью независимая работа.
Технические характеристики
Рабочий диаметр и температурный режим окружающей среды устанавливается в непосредственной зависимости от необходимых параметров трубопровода.
Производительность (пропускная способность) напрямую зависит от модели устройства.
Рабочая среда: любой тип жидкости, не создающий агрессивных реакций с материалами корпуса, а также пар или газ.
Материалы корпуса: латунь, чугун или сталь.
Возможные варианты крепления: фланец, приварка или резьба.
Калибровка показателя поддерживаемого заданного давления на заводе-производителе, с возможностью корректировки самостоятельно.

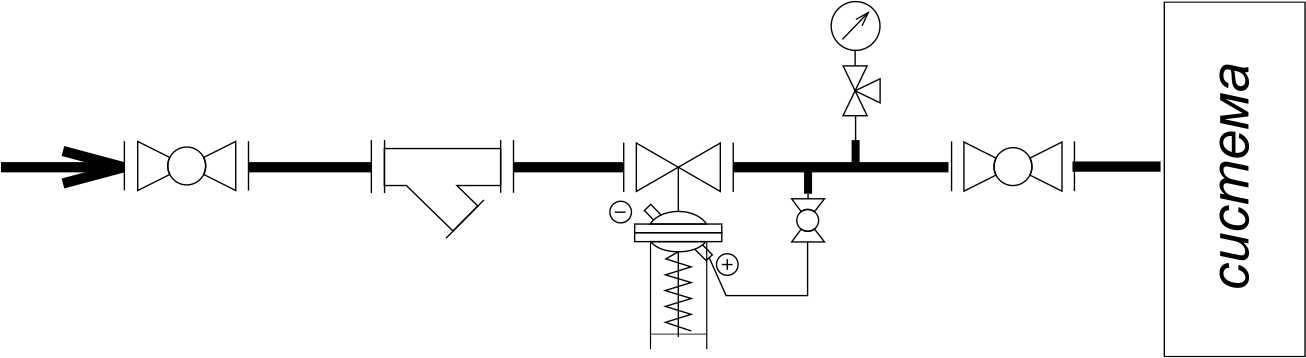

Особенности монтажа
Установка устройства на горизонтальном участке трубопровода, равному 3-5 кратному значению диаметра арматуры с обеих сторон от конструкции.
Направление потока рабочей жидкости (пара, газа) обозначено на корпусе стрелкой.
При монтаже редуктора манометр должен располагаться сверху до и после.
Для соблюдения технологических требований, с обеих сторон устройства должны быть врезаны отсекающие краны. Они служат для монтажа и демонтажа устройства для текущего ремонта или замены.
Ростехнадзор рекомендует дополнительно устанавливать фильтры очистки воды, что обеспечит бесперебойную и длительную работу устройства. В комплект поставки некоторых моделей входит и сетка фильтрации.
