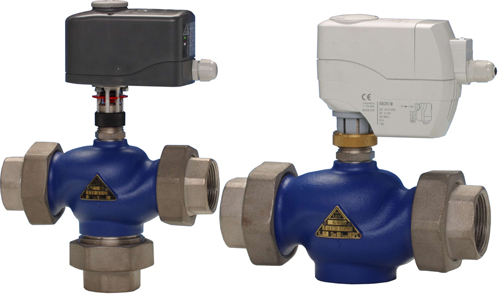

Седельный регулирующий клапан

Купить седельный регулирующий клапан можно на нашем сайте в разделе оборудования. Регулирующая арматура всегда в наличии на нашем складе. В данной статье рассмотрим технические характеристики клапанов.

Применяется седельный регулирующий клапан в системе управления и регулировки теплоэнергии ИТП, ЦТП промышленных, общественных и жилых объектов. Устройство используют в автоматическом управлении производственными процессами на разных производствах для безостановочной регулировки параметров среды (температуры, давления и расхода). Также регулирующая арматура предназначена для дискретного управления показателями рабочей среды.

Такая задача осуществляется изменением расхода через проходное сечение.

Описание и конструкция

Седельный регулирующий клапан управляется с помощью электропривода, усилие которого передается штоку затвора и он передвигается вверх, вниз. В результате меняется площадь пропускного сечения между затвором и седлом. Затвор может быть тарельчатым, стержневым или игольчатым. От типа рабочей среды зависит материал седельного клапана.

Часто продаются двухседельные механизмы, затвор которых уравновешен. Их можно применять в непрерывной регулировке давления до уровня 6,3 МПа в трубах до 30-ти сантиметрового диаметра. Здесь используются устройства меньшей мощности.

Двухседельными механизмами проще обеспечить необходимую герметичность, так как затвор имеет специальный профиль для контактирования с одним седлом. Для посадки во второе седло предусмотрена уплотнительная поверхность.

На трубы небольшого диаметра применяют односедельные регулирующие клапаны, у которых плунжер неуравновешен.

Производится трубопроводная арматура из чугуна, латуни сплавов или стали. Выбор осуществляется в зависимости от рабочей среды. Имеется много видов седельной арматуры, которая различается по материалу корпуса (бывают чугунные и стальные). Корпус подбирается исходя из области назначения, температуры среды, которая может достигать +600 градусов.

Иногда клапаны выпускаются с ручным приводом, но механизмы с электроприводом более востребованы, упрощают регулировку на трубопроводе для разных химических сред. Электропривод обеспечивает усилие, передаваемое поршню, после чего совершаются поступательные движения. Он оснащается ручным дублером, концевыми выключателями, указателем положения затвора, муфтой предельного усилия.

Обеспечивается сокращение или повышение общей площади сечения. С уменьшением площади сечения повышается скорость передачи и снижается давление, может проявляться кавитация. Обеспечивается точный расход рабочей среды.

Процесс управления производится различными микроконтроллерами, обеспечивающими безопасность и функциональность. Они фиксируют значения температуры и давления, снижая риск перегрузок.

Преимущества механизма

Основным преимуществом седельного регулирующего клапана является:

• Минимальное время на открытие и закрытие;
• Возможность комплексной регулировки напора рабочей среды при предельном Kv;
• Конкурентная стоимость;
• Упрощенная регулировка максимального и минимального диапазона расхода;
• Простая установка оборудования обеспечивается небольшой длиной арматуры, компактными габаритами и весом. Это снижает общую нагрузку на трубу.

Технические характеристики

Вентиль обеспечивает точное регулирование потока рабочей среды, поэтому его выбор зависит от допустимого объема расхода пара, жидкости или газа, транспортируемых по трубам.

Температура рабочей среды должна быть до 150 градусов. В ней могут быть механические примеси с параметрами частичек до 70 мкм.

Соединяются седельные регулирующие клапаны с трубами фланцем, соответствующими ГОСТ 12820-80, с параметрами уплотнительных поверхностей по стандарту 12815-80. Относительно трубы клапан может располагаться в любом положении, исключением является размещение электропривода внизу.
