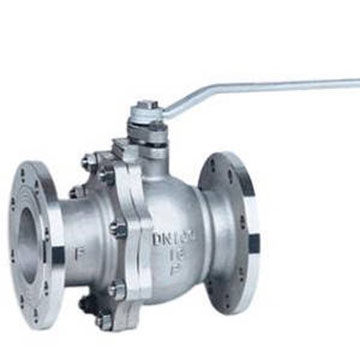

Шаровой полнопроходной фланцевый кран
Шаровой полнопроходной фланцевый кран относится к классу: трубопроводная арматура и используется как запирающий механизм, перекрывающий движение рабочей среды под давлением до 4,0 МПа. Стальные и чугунные шаровые краны различного диаметра используются в системах теплоснабжения в котельных, ТЭЦ, тепловых станциях. Отдельный класс шаровых полнопроходных (стандартнопроходных) фланцевых кранов используется при перегонке газа, нефти, воды в газовой, нефтедобывающей отрасли, коммунальном хозяйстве, строительстве.
Технологическая конструкция и особенности применения
Конструктивные особенности шарового крана состоят в использовании запорного механизма, выполненного в форме шара или сферы. Это позволяет уменьшать коэффициент гидравлического сопротивления за счет того, что не происходит сужение присоединительных патрубков. Врезка стальной арматуры в газопровод происходит за счет фланцев, которые присоединяются к аналогичным деталям на трубопроводе.
По типу материала изготовления шаровые краны могут быть стальные, чугунные.

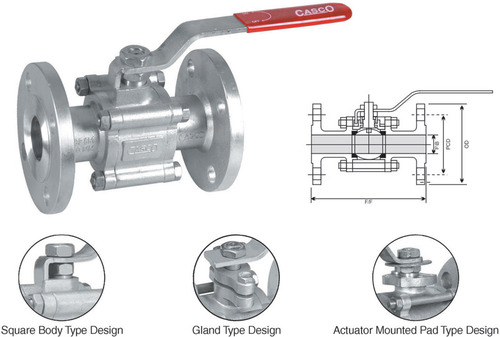

В стандартную конструкцию шарового полнопроходного фланцевого крана стального входят.
- Корпус. Изготовлен из легированной, углеродистой, коррозионностойкой стали. Для чугунных кранов используется чугун покрытый эмалью.
- Патрубки.
- Шток.
- Шаровая пробка.
- Фланцевый механизм
- Горловина. Изготовленное из эластомера фторсилоксанового уплотнительное кольцо.
- Седло.
- Рукоятка.
Диаметр шарового сечения может отклоняться от диаметра присоединительного фланца на – 10%. Условный диаметр горловины запорной арматуры DN 40 – 400 мм.
Эксплуатация
Шаровой полнопроходной фланцевый кран имеет рабочий ход в 90о и отсекает подачу рабочей среды в трубопроводе. Конструкция не предполагает дроссельного (половинчатого) использования крана, с его помощью нельзя уменьшить (увеличить) давление, снизить напор движения и пр.
Остановка движения рабочей среды (нефти, газа, воды, пара, неагрессивных смесей) происходит внутри трубопровода, шаровой кран должен находиться только в одном из двух рабочих положений: ЗАКРЫТО-ОТКРЫТО.
Не допускается удлинять или укорачивать установленную ручку для поворота запорного механизма. Если необходимо регулировать подачу воды, выпуск пара в котельных, при перегонке сжиженного газа рекомендуется устанавливать автоматический регулятор после шарового крана, это обеспечит оптимальную работу запорного механизма и предотвратит преждевременный износ детали седла крана.
Плановый осмотр узла состоит в переключении режимов: открыть-закрыть до 4-х циклов два раза в год и перед каждой опрессовкой. Это обезопасит внутренний механизм от появления карстового слоя, который приводит к заклиниванию оборудования.
Запрещается подтягивать ослабленные фланцы в рабочем цикле крана, поднимать оборудование за ручку перед и при монтаже.
Преимущества полнопроходного крана
- Возможность установки в любом положении (вертикальное, горизонтальное).
- Простота эксплуатации и технического контроля.
- Полная герметичность соединения за счет гидравлического герметика (ленты феропласта).
- Быстрый демонтаж и простая установка при ремонтных работах без использования дополнительного инструмента.
- Высокая устойчивость при перегонке смешанных сред.
- Большой срок эксплуатации с возможностью быстрого ремонта с заменой шарового механизма, седла, фланцев.
- Небольшие вертикальные размеры.
- Допускается установка на подземный трубопровод.
- Двусторонний цикл подачи среды при температуре от-30 С до +200 С.
Шаровой полнопроходной фланцевый кран диаметром от 150 – 400 мм может приводиться в рабочее положение редуктором. Для увеличения срока эксплуатации рекомендуется устанавливать очистительные фильтры на входе в систему.
