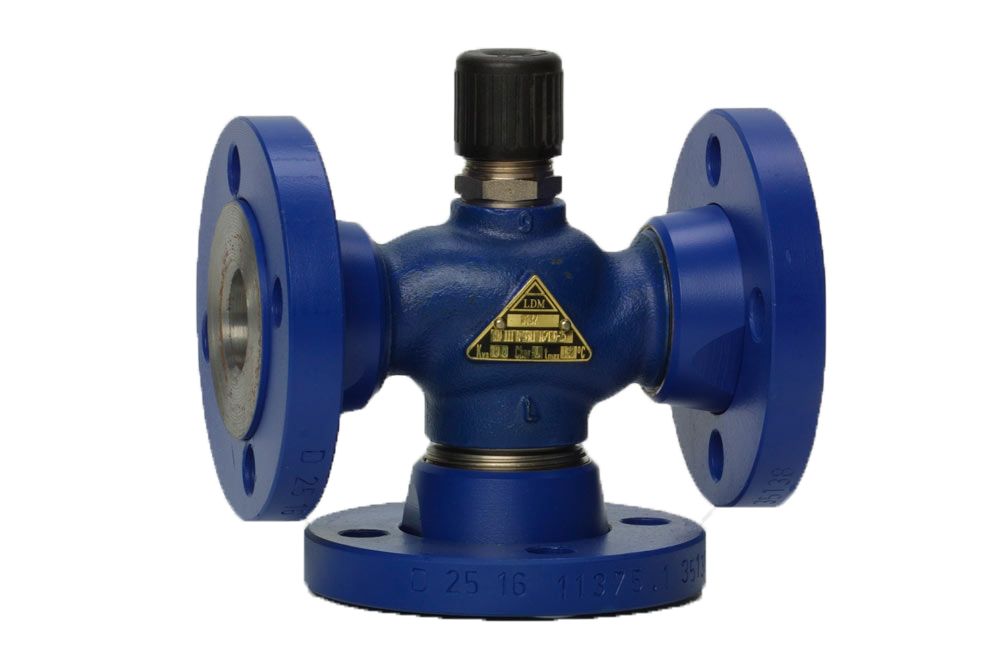

Трехходовой регулирующий клапан
Трубопроводная арматура выполняет разные задачи, к которым относится перенаправление потоков и смешивание рабочих сред для достижения оптимальной температуры. В эту категорию входят трехходовые регулирующие клапаны, предназначенные для водоснабжения, отопления и прочих технологических процессов в промышленности. Устанавливается трехходовой регулирующий клапан на определенные участки труб для смешения потоков, проходящих по разным трубопроводам.
Описание и конструкция
Устанавливается регулирующий трехходовой клапан в тех участках, где требуется разбить циркуляционный поток на контур с переменным и постоянным гидравлическим режимом. Постоянный поток необходим для потребителей, получающих в определенном объеме качественный теплоноситель. Переменный поток необходим объектам, где качественные показатели не имеют особого значения. То есть потребители получают определенное качество и количество теплоносителя. Клапан позволяет изменять расход и напор.
По принципу работы регулирующие трехходовые клапаны бывают разделительными и смесительными. У смесительного типа есть 2 входа, 1 выход. Он смешивает два потока для снижения температуры теплоносителя.
Разделительный клапан нужен для деления основного потока на два, из-за чего у него есть один вход и два выхода. Его часто ставят в системе горячего водоснабжения, обвязке воздухонагревателя.
Внутри смесительного устройства имеется шток с конусом, который находится в центре, перекрывая седло основного прохода и регулируя расход и давление рабочей среды.
Современные трехходовые клапаны по типу управления бывают электрическими и ручными. Ручной тип имеет сходство с простым шаровым краном, оснащенным тремя патрубками. В ИТП распределение тепла осуществляется электрическими автоматизированными системами.
Определяется трехходовой клапан по давлению рабочей среды и диаметру подводящего трубопровода. Трехходовой клапан различается по способу монтажа с трубами (резьбовой, фланцевый и приварной) в зависимости от модели.
Преимущества трехходового регулирующего клапана
Основными достоинствами механизма являются компактные параметры, ассортимент изделий, точная регулировка, высокая надежность и длительная эксплуатация.
Технические характеристики
Для правильного выбора трехходового клапана необходимо учитывать следующие особенности:
- число контуров системы отопления;
- диаметр входного патрубка;
- конструктивные особенности регулировки;
- пропускную способность, рабочее давление системы;
- температуру перемещаемой среды;
- материал изготовления клапана, тип присоединения.
Устанавливается трехходовой клапан в направлении потока перемещаемой среды (на корпусе нанесена стрелка), привод которого не должен находиться ниже корпуса клапана.
