Трехходовой регулирующий клапан с электроприводом
Применяется трехходовой регулирующий клапан с электроприводом в водоснабжении, для равномерного распределения горячей воды по радиаторам. Его устанавливают в обвязке с одновременным подведением холодной и горячей воды, что обеспечивает на выходе необходимую температуру жидкости. Клапан не меняет напора, так как он предназначен только для смешивания разных сред.
Монтаж трубопроводной арматуры осуществляется в ИТП промышленных и жилых объектов, котельных, тепловых пунктах, ТЭЦ и пр.
Особенности и конструкция

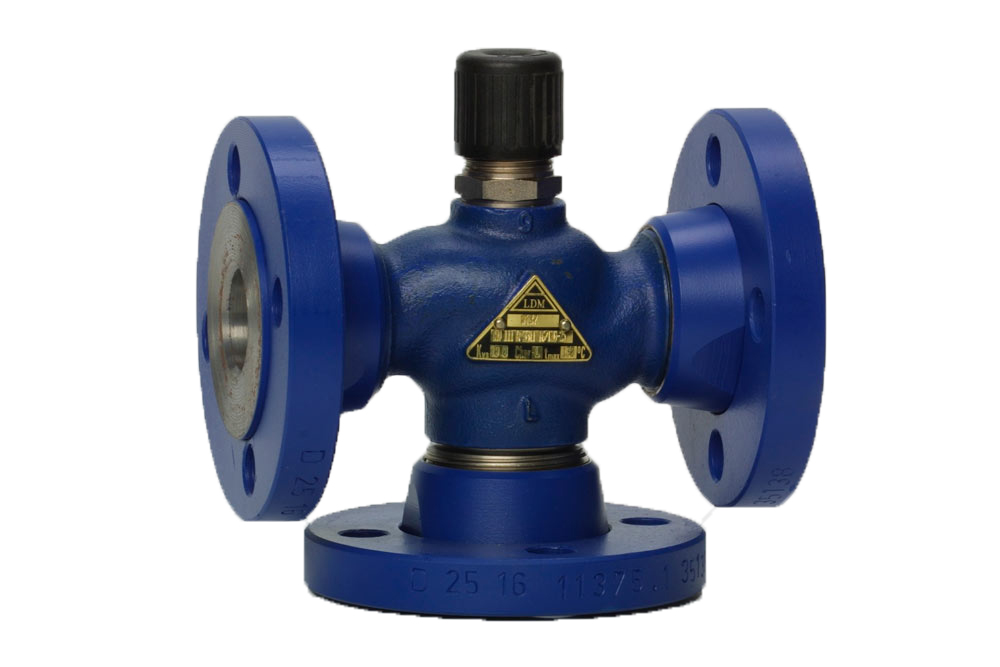

Это простое по конструкции устройство. Состоит трехходовой регулирующий клапан с электроприводом из корпуса с одним выходным и парой входных отверстий. Он внешне схож по форме с тройником, но отличается внутренним исполнением.
Регулирующей деталью служит шток, перемещающийся в вертикальном положении или шар, поворачивающийся вокруг своей оси и перекрывающий седло главного прохода. Так регулируется давление и расход теплоносителя.
Установка клапана может осуществляться приварным, фланцевым или резьбовым способом.
Изготовление трубопроводной арматуры может осуществляться из разного сырья – чугуна, стали или латуни. При этом чугунные и стальные варианты предназначены для оснащения систем и труб с большим диаметром. Клапаны меньшего размера выполняются из латуни.
Кроме смешивания потоков, осуществляется их разделение. Поэтому процесс управления можно автоматизировать. От привода будет зависеть качество работы всей отопительной системы.
Для автоматической регулировки температуры рабочей среды предусмотрен привод, которому передаются сигналы датчиков. Электропривод обеспечивает точную регулировку оборудования. Им может быть сервопривод или электромагнит. Первый вариант состоит из электродвигателя и системы передач. Управление может осуществляться датчиками температуры и давления, монтаж которых проводится на специальных участках узлов обвязки.
Перед клапаном желательно монтировать фильтры, регуляторы скачков давления. Это позволит снизить шумность работы и функционировать устройству в сбалансированных гидравлических условиях.
Преимущества арматуры
Существует несколько плюсов установки трехходового клапана с электроприводом:
- отсутствие контроля за работой, точная регулировка;
- легкая установка;
- доступный монтаж и демонтаж;
- долговечная эксплуатация;
- разнообразие моделей и функций;
- возможность самостоятельного устранения поломки;
- невысокое гидромеханическое сопротивление;
- не проницаемость.
Работают регулирующие клапаны при номинальной температуре до 150 градусов и давлении до 1,6 МПа. Исполнительный электрический механизм позволяет дистанционно управлять процессом.
Технические характеристики трехходового клапана
Для правильного выбора трубопроводной арматуры надо обратить внимание на многочисленные детали:
- конструктивную особенность регулировки клапаном;
- число контуров в системе отопления;
- высокую герметичность обеспечивает уплотнительный узел;
- материал исполнения;
- температуру транспортируемой среды;
- пропускающую способность отопительных труб;
- размер входного патрубка.
Монтаж трехходового клапана осуществляется в направленности потока рабочей среды (по нанесенной стрелке), но привод не должен находиться ниже корпуса.
