Устройство и виды трехходового крана, функциональные особенности тройника
Устройство
Максимально простая конструкция клапана делает его удобным и комфортным в использовании. Кран представляет собой прочный корпус с тремя патрубками и регулирующим механизмом внутри.
Смешивающее устройство состоит из трех основных деталей:
- Корпус из прочного материала;
- Запорно-регулирующий орган;
- Три патрубка.

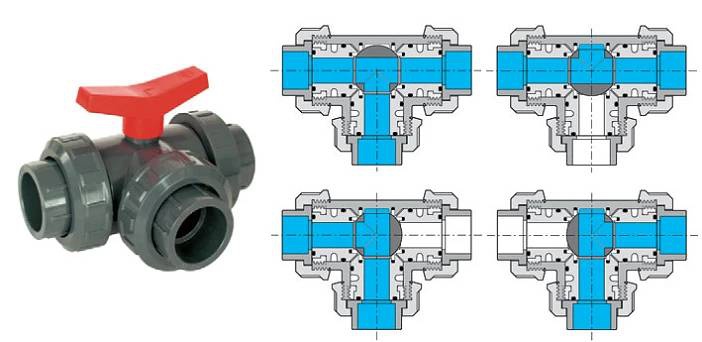

Принцип работы
Трехходовой тройник служит для равномерного распределения тепловой энергии по всей отопительной системе путем перенаправления потоков теплоносителя. Два патрубка служат для ввода теплоносителя разной температуры (нагретая жидкость поступает из котельной, а холодная — это остывшая вода из труб). Потоки теплоносителя смешиваются в разных пропорциях для достижения на выходе оптимальной температуры теплоносителя.
Для управления потоками клапан оснащается конусом или шаром. Его положение определяет пропорции смешивания потоков.
Преимущества и недостатки
Трехходовые клапаны очень популярны в отоплении и теплоснабжении. Они позволяют легко регулировать температуру рабочей среды. Большая популярность обусловлена сочетанием свойств клапана:
- Простой монтаж;
- Длительный срок эксплуатации;
- Отсутствие зон застоя;
- Быстрое переключение;
- Низкое гидравлическое сопротивление;
- Простой уход.
Прежде чем приступать к изучению устройства и видов трехходового крана необходимо ознакомиться с функциональными особенностями тройника:
- Устройство требует ухода. Его необходимо периодически смазывать и очищать;
- Обращаться с краном следует осторожно, чтобы предотвратить его заклинивание.
При соблюдении правил эксплуатации и установки тройник будет без нареканий служить несколько лет.
Виды
Сфера применения и основные технические характеристики арматуры будут зависеть от материала, из которого изготовлен корпус:
- Латунные тройники отличаются надежностью и длительностью использования;
- Чугунные изделия сравнимы по надежности с латунными, но превосходят их в длительности использования;
- Стальные клапаны устанавливают в нагруженных системах и используется на промышленных предприятиях.
Смешивающая трубопроводная арматура подразделяется на несколько видов в зависимости от метода соединения:
- Штуцерно-торцевое;
- Цапковое;

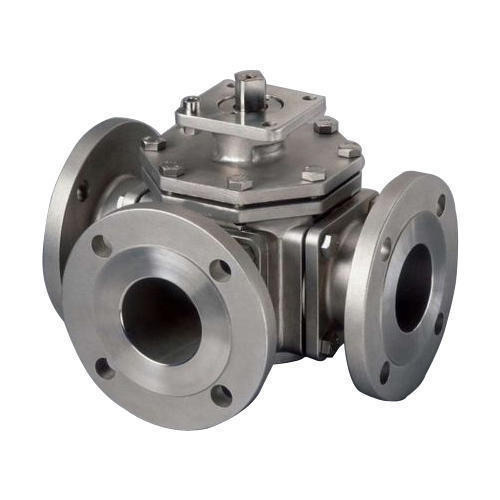

- Фланцевое;
- Муфтовое;
- Сварное.
Тип соединения определяется материалом, из которого изготовлено устройство и требованиями, предъявляемыми к тройнику.
По назначению
Существует 2 вида кранов: смесительный и распределительный. Отличить их друг от друга бывает сложно, но они выполняют противоположные функции.
Служит для смешивания двух потоков для регулировки температуры. Рабочая среда поступает в устройство через 2 патрубка, а выходит через один.
Поток разделяется на 2 части в разных пропорциях. Один патрубок работает на вход, а два — на выход. Применяется для равномерного распределения теплоносителя между потребителями тепловой энергии.
