Виды приводов регулирующего клапана
Существуют разные виды приводов регулирующего клапана. Такую арматуру применяют для дискретной или безостановочной регулировки давления в средах, перемещаемых по трубопроводу.
Особенности и конструкции
Узел регулировки давления требуется в системах, где распределяются потоки рабочей среды. Это необходимо в теплосетях, где с изменением пропускной способности создается оптимальные параметры теплоносителя и соответсвенно микроклимат.
По назначению выделяют несколько вариантов клапанов:
- трехходовой. Смешивается 2 разные среды в один поток или осуществляется его деление;
- угловой 2-хходовой. Проводится регулировка напора, изменение направленности в области поворота труб;
- проходной двухходовой. Управляет расходом рабочей среды на прямых участках трубопровода.
Регулировка исполнительных устройств осуществляется приводами. В управляющем механизме проводится контроль и приемка сигналов от регулятора. При небольших изменениях в оборудовании будут определяться и автоматически регулироваться показания.

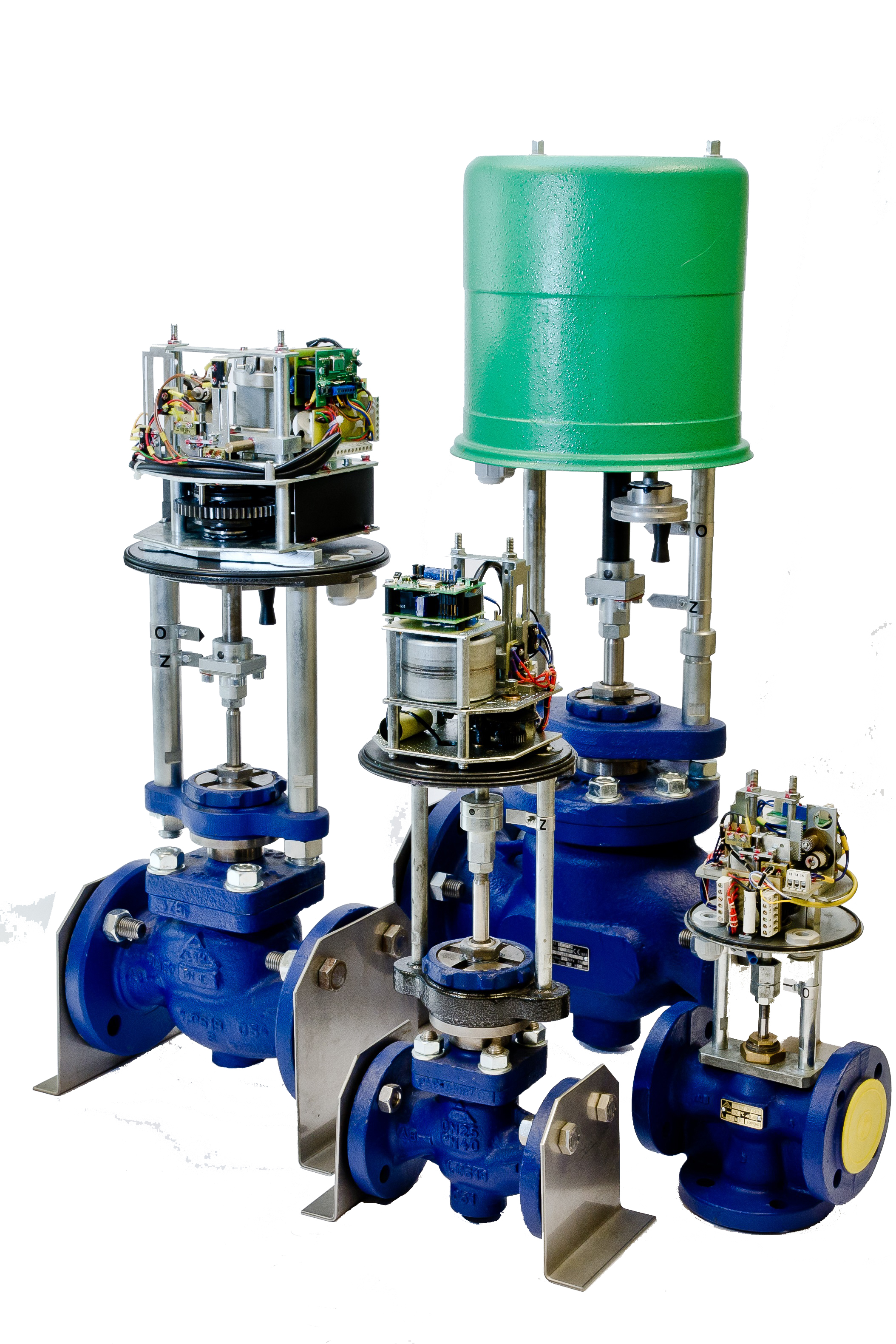

Различают несколько типов приводов:
- электрические. Приборы изменяют показатели давления и расхода теплоносителя путем изменения давления в сечении трубопровода. Управление осуществляется сервоприводом, который получает сигналы датчиков и контроллеров. Сигнал передается дроссельному узлу;
- электромагнитные. В основу работы входит передача напряжения на катушку клапана, которое влияет на затвор и втягивается в соленоид. Из-за небольшого тягового усилия, такие приводы лучше монтировать на трубы небольшого диаметра с невысоким давлением в рабочей среде;
- гидравлические. В состав механизма входит пружина и мембрана. Принцип функционирования основан на применении сжатого воздуха. От мембраны под давлением передается сигнал затвору, который перемещается и образует необходимый наклон;
- пневматические. Такие устройства применяются для автоматического регулирования теплоносителя. Источником энергии в таком приводе служит воздух. Это упрощает управление теплоснабжением, используя излишки данного типа рабочей среды на производстве.
Достоинства регулирующей арматуры
Такие клапаны применяются в промышленности и бытовых условиях, водо- и теплоснабжении. Их востребованность обусловлена надежностью, долговечностью, эффективностью и конструктивной простотой. Существует большой ассортимент размеров, вариантов арматуры и приводов, что позволяет подобрать подходящее решение для расходов и перепадов давления любого значения.
Технические характеристики приводов
Для отопительных трубопроводов с высоким давлением желательно ставить клапаны с гидравлическим и пневматическим приводом. Это прочные изделия, способные вырабатывать большие усилия. На трубопроводах с большим размером предназначены мембранные механизмы, для работы которых требуется значительный крутящий момент.
Выбирая необходимый привод, основное внимание нужно уделить его стойкости к реактивной силе арматуры. Такая сила зависит от скачков и показателей давления на регулирующем клапане. То есть привод рассчитывается на максимальное усилие, которое создается устройством.
Также учитывается динамическое действие скорости и производительность привода, чтобы арматура соответствовала характеристикам процесса. Оценивается рабочая скорость в начале движения и время реакции после смены запроса. Выбирать привод нужно по точности и частоте. Все показатели требуются для точного регулирования среды, получения требуемых параметров.
