Задвижка
Задвижка стальная, чугунная, латунная – распространенный вид запорной трубопроводной арматуры. От работы подобных устройств зависит качество функционирования всего трубопровода. Основная функция оборудования такого типа заключается в частичном ограничении или полном перекрытии рабочего потока при необходимости.
Важно! Цена на подобные устройства будет зависеть от материалов из изготовления, сферы применения, размерных характеристик, рабочих свойств и других аспектов.
Основные разновидности
Задвижка может быть клиновой или шиберной:
-
Клиновые. В таких устройствах седла располагаются под углом относительно друг друга, а сам затвор представлен в виде клина (если выбрано закрытое положение, то клин максимально плотно заходит в пространство между седлами). Задвижка клиновая используется при необходимости обеспечения максимально высокой герметичности в трубопроводных системах.
-
Шиберные. Задвижка шиберная с выдвижным штоком и редуктором – отличный вариант для использования в тепловых пунктах, системах водоснабжения. Подобные устройства имеют седла, которые располагаются параллельно друг другу, а затвор включает в себя только один диск. Оборудование может применяться в трубопроводных системах, где не требуется обеспечения высокой герметичности (к примеру, система канализации, которая загрязнена различными механическими включениями).
Классификация клиновых моделей
Принято классифицировать клиновые устройства по следующим параметрам:
- Тип штока.
- Тип управления.
- Диаметр проходного сечения.
По диаметру задвижки могут быть неполнопроходными и полнопроходными. В первом случае арматура имеет диаметр меньше, чем труба, поэтому обеспечивается невысокая пропускная способность. Во втором случае диаметры аналогичны, поэтому на саму задвижку давление невысокое, а пропускная способность максимальная.
По типу управления арматура может быть с ручным или автоматизированным приводом. При управление вручную обеспечивается высокая надежность эксплуатации, гарантируется невысокая стоимость оборудования, но придется тратить время и силы на регулирование параметров потока самостоятельно. При использовании привода скорость срабатывания максимально высокая, но потребуется дополнительное техобслуживание и ремонт.

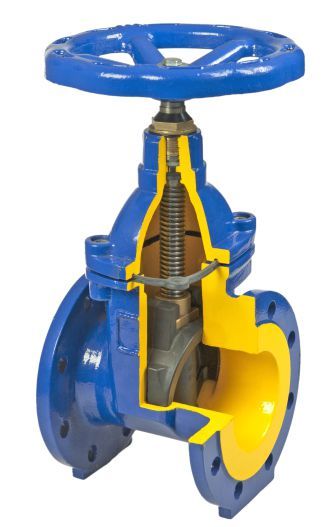

Задвижка чугунная фланцевая с обрезиненным клином, а также другие виды такой трубопроводной арматуры может иметь выдвижной или неподвижный шток. При использовании выдвижного штока происходит его вкручивание в гайку в верхней части устройства, в то время как нижняя часть совмещена с клином. В случае с неподвижным штоком все предельно просто – сам шток не двигается, а внутри клина предусмотрено наличие гайки, поднимающей его в открытое положение. Минус конструкции заключается в том, что на шток будет постоянно воздействовать рабочая среда, что сокращает эксплуатационный срок.
Преимущества
К основным преимуществам задвижек можно отнести:
- Несложность конструкции трубопроводной арматуры такого типа.
- Невысокое гидравлическое сопротивление.
- Малая строительная длина.
- Долговечность эксплуатации, простота проведения работ по ремонту и техническому обслуживанию.
- Простота использования в системах разного типа.
- Максимальная плавность в процессе закрытия.
- Возможность перемещения рабочего потока в разных направлениях.
Задвижки на сегодняшний день получили широкое распространение в бытовых и коммунальных трубопроводных системах, в промышленной сфере.
