Балансировочный клапан
Балансировочный клапан относится к классу: высокотехнологическая трубопроводная арматура дросселирующая, регулирующая. Обеспечивает стабилизацию и равномерное распределение температуры и давления рабочей среды в автоматическом и ручном режиме. Оборудование используется на трубопроводах в тепловых пунктах, котельных, ТЭЦ, системе энергообеспечения.
Классификация оборудования
В зависимости от сферы применения дросселирующая арматура классифицируется.
- Совмещенные, автономные. Оборудование может стабилизировать только температуру, только давление или совмещать работу.
- Резьбовые, фланцевые. Балансировочный клапан, в зависимости от диаметра трубопровода, может монтироваться через фланцевое соединение или резьбу.
- Фиксированные. Регулирование настройки клапана может быть изменяема автоматически или фиксирована.
- Расходные. Узел предназначен поддерживать фиксированный расход теплоносителя в отопительной однотрубной магистрали.
- Термостатические. Снижают потребление воды в ГВС системах.
- Ручные. Ручные механизмы исключают использование дросселирующей диафрагмы, позволяют провести быструю наладку водопроводной и тепловой сети в ТЭЦ, провести отключение отдельного узла трубопровода.
- Автоматические. Устанавливаются парами, допускается разделение системы водоснабжения или теплоподачи на отдельные секторы. Оборудование требует первичной наладки, производит автоматическую балансировку, стабилизируя перепады давления и температуры.
Конструктивные особенности
Принцип работы балансировочной арматуры сводится к следующему. Регулируя площадь пропускного сечения в клапане, происходит уменьшение или увеличение давления рабочей среды. Для стабилизации температуры конечного теплоносителя клапан устанавливают на разветвленную схему водоснабжения.
Конструкция балансировочного клапана достаточно проста. Для точной настройки автоматического оборудования используется аппаратура на основе измерительного электронного прибора PFM 3000. При ручной настройке измерение происходит с помощью термометра и манометра.

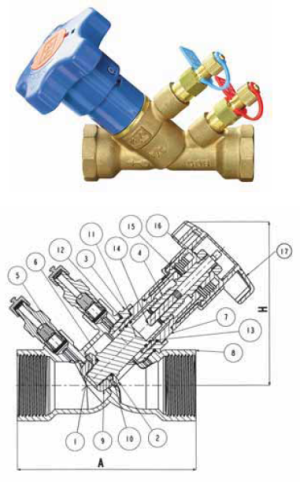

Главные конструктивные элементы.
- Корпус. Изготавливается из оцинкованной латуни, нержавеющей стали.
- Блок поворотный.
- Клапан. Шток. Изготавливается из углеродистой стали.
- Уплотнитель шаровой.
- Винт зажимный.
- Ниппель измерительный.
- Регулятор настройки.
- Втулки уплотнительные.
Преимущества использования
Балансировочный клапан отличается большим сроком эксплуатации (от 10 лет) и имеет дополнительные преимущества:
- Предусмотрен монтаж на подающий, обратный трубопровод, байпас.
- Износостойкость при работе с антифризом, паром, водой.
- Система устойчива к скачкам давления (до 16 бар в системе ЖКХ), не требует систематического осмотра.
Плановые проверки балансировочного клапана после первичной настройки проводятся 1 раз в 6 месяцев.
- Простота монтажа, ремонта с заменой комплектующих.
- Доступная цена.
- Предусмотрена ручная блокировка системы.
Особенности монтажа
Монтаж регулировочного клапана можно проводить вертикально, горизонтально. Учитывается совпадающий диаметр трубопровода, направление движения рабочего потока, пропускная способность клапана, расходное значение.
После настройки балансировочной арматуры проводится пломбирование. Дроссельные сетки в клапане ограничивают давление до заданных параметров. Ручные клапаны не устанавливаются, если на трубопроводе установлены регуляторы теплоподачи.
