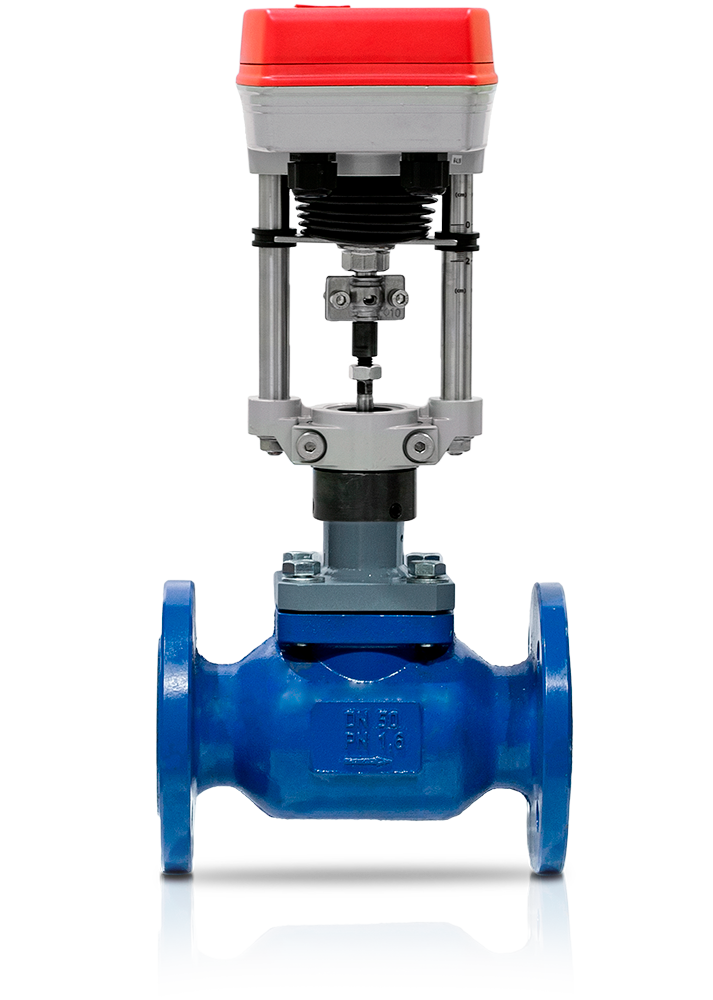

Двухходовой клапан с электроприводом: подбор комплекта

Клапан и привод подбираются как единый узел

Даже правильно рассчитанный двухходовой регулирующий клапан не обеспечит нужного регулирования, если электропривод не соответствует его характеристикам. Для линейной арматуры важны ход штока и развиваемое усилие, для поворотной — требуемый момент и угол поворота. Механическая совместимость должна быть подтверждена производителем или подборной таблицей.
Привод преодолевает усилия от давления среды, трения и уплотнений. Поэтому выбирать его только по напряжению питания нельзя. Слишком слабый привод не гарантирует нужного положения затвора при максимальном перепаде давления.


Как выбрать управляющий сигнал

Распространены трёхпозиционное управление и аналоговые сигналы, например 0–10 В или 4–20 мА. Это не взаимозаменяемые интерфейсы: тип сигнала должен совпадать с выходом контроллера, а поведение при потере сигнала — с требованиями проекта. Также уточняют питание, время полного хода, наличие обратной связи и защиту от влаги.
Если требуется определённое положение при пропадании питания, проверяют наличие возвратной пружины либо другого предусмотренного конструкцией механизма. Не следует считать, что любой электропривод автоматически закроет клапан при отключении электроэнергии.


Проверка перед вводом в работу

После установки выполняют настройку крайних положений и, где требуется, калибровку обратной связи. Контролируют, правильно ли изменяется температура или расход при увеличении управляющего сигнала. Комплектную модель удобно искать по паспорту арматуры, указывая Kvs, DN, PN и максимальный перепад давления. На сайте «Гардарика» представлены как клапаны с приводами, так и отдельный раздел электроприводов; совместимость отдельных сочетаний нужно подтверждать по документации.


Частый вопрос

Подойдёт ли любой привод на 24 В?
Нет. Кроме напряжения важны тип сигнала, усилие или момент, ход, скорость и монтажный комплект. Совместимость пары «клапан — привод» подтверждают по подборным таблицам.
Следующий шаг. Сравните модели и технические параметры в каталоге «Гардарика». Для подбора подготовьте расход, давления, температуру, характеристики среды и схему узла.
