Поворотный затвор дисковый межфланцевый
Поворотный затвор дисковый межфланцевый – один из наиболее современных типов трубопроводной арматуры. Такие устройства используются, чтобы регулировать или полностью перекрывать напор рабочей жидкости в отопительных и водопроводных системах (питьевая или общепромышленная вода).
Подобные устройства оснащаются специальным саморегулирующимся диском, который располагается непосредственно в седле. Также в трубопроводной арматуре такого типа есть сквозной единый шток, который дополнительно оборудован наружным индикатором положения саморегулирующегося диска.
Важно! В процессе проведения монтажных работ нет необходимости делать уплотнения по монтажному фланцу.

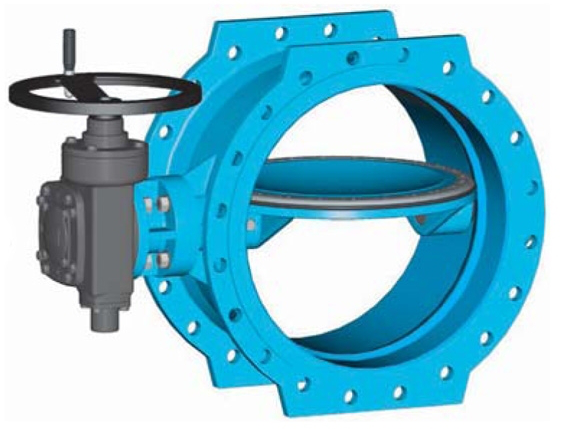

Конструкция
Стандартный поворотный затвор дисковый межфланцевый включает в себя следующие основные конструкционные элементы:
- Литой корпус.
- Седло (обычно делается из искусственного каучука), фиксирующееся внутри корпуса.
- Уплотнительные вулканизированные круглые кольца (расположены в седле).
- Запорный орган – диск (литой, имеет квадратное отверстия для передачи крутящего момента от штока).
- Сквозной шток.
- Тарелка (монтирована на фланце корпуса, необходима для защиты штока от вырывания).
- Резиновое кольцо (уплотняющее шток).
- Рычаг-фиксатор (для затвора).
- Редуктор с ручным маховиком/пневматический привод/электропривод.
В зависимости от вида, поворотные затворы дисковые межфланцевые могут иметь разный диаметр (варьируется от 40 до 200 мм), определенное рабочее давление (обычно не более 16 атмосфер).
Как работает?
Поворотный затвор дисковый межфланцевый управляется за счет воздействия на штурвал или рукоятку. Если устройство укомплектовано электроприводом или пневмоприводом, то оно полностью автоматизировано.
Трубопроводная арматура такого типа, в зависимости от модели, может выполнять следующие функции:
- Полное перекрытие и дросселирование рабочего потока.
- Дросселирование рабочего потока с ограничениями.
Основные преимущества
Вне зависимости от особенностей конструкции, завода-производителя и иных факторов, поворотный затвор дисковый межфланцевый обладает следующими преимуществами:
- Небольшой вес и габаритные размеры.
- Бесперебойная работа арматуры даже при быстрых перепадах давления в процессе эксплуатации.
- Отсутствие необходимости в особом техническом обслуживании.
- В процессе эксплуатации конструкционные элементы не прикипают.
- Полноценное выполнение всех функций традиционной запорно-регулирующей арматуры.
- Сравнительно невысокая стоимость моделей на современном рынке.
- Простота эксплуатации.
Особенности монтажа
Как и в случае с любой другой межфланцевой трубопроводной арматурой, затвор поворотный дисковый устанавливается с применением воротниковых фланцев. При этом воротниковые фланцы для проведения нормального монтажа должны иметь размер, соответствующий диаметру выхода и входа. Установочные работы проводятся без применения прокладок:
- На первом этапе к трубопроводу привариваются фланцы.
- Как только фланцы остынут, выполняется монтаж основного оборудования.
- В процессе установки устройство приоткрывается так, чтобы запирающий диск не выступил за границы корпуса.
- Болтовые шпильки затягиваются крест-накрест, пока полностью не будет убран зазор между фланцем и корпусом трубопроводной арматуры.
Полезно знать! Производители рекомендуют периодически проверять поворотные дисковые межфланцевые затворы, чтобы внутри арматуры не формировалось отложений в виде посторонних материалов.
