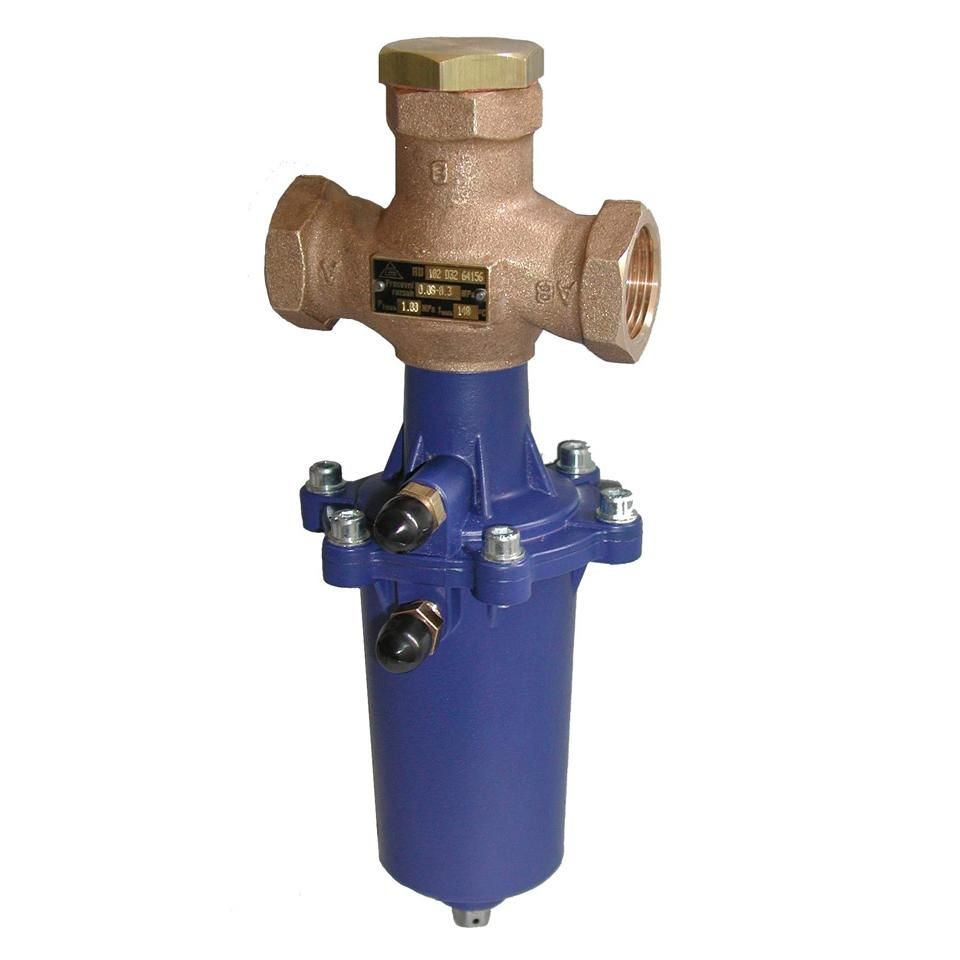

Регулятор давления
В работе системы теплоснабжения наиболее важными показателями являются давление и температура, поэтому необходим их постоянный контроль. Чтобы обезопасить отопительный процесс устанавливается регулятор давления, который помогает избежать аварийных ситуаций.
Описание и конструкция
Для нормализации давления рабочей среды применяют редукторы и спускные клапаны с разными значениями предельного давления. Регулирующий элемент срабатывает при достижении максимального значения показателя, предусмотренного для конкретной модели регулятора.
При уравновешенном состоянии внешних факторов (температуры, давления) клапан закрыт (регулятор давления до себя) или открыт (после себя или регулятор перепада давления). Когда превышается допустимое давление, срабатывает мембранно-пружинный механизм регулирующего устройства. Именно этот элемент обеспечивает нормальное давление без нарушения рабочего процесса.
Регулятор давления функционирует практически также, как и другая аналогичная регулирующая арматура. Различие заключается лишь в том, что труба и импульсная линия соединены перед клапаном, а не за ним, то есть обеспечивается регуляция давления «до себя». Наиболее распространенным вариантом регуляторов являются мембранные устройства, что обусловлено легкостью управления и ремонта.
Регулятор давления срабатывает автоматически: максимальное значение входного напора компенсируется пружиной определенной жесткости, меняется проходное сечение, что позволяет поддерживать нормальное давление рабочей среды без серьезных нагрузок на отопительное оборудование.
Монтаж регулирующего устройства сопровождается установкой манометров с обеих сторон регулятора, что позволяет обеспечить контроль входного и выходного давления.
Производятся редукторы с разным направлением действия:
- Приборы «до себя». Устройства такого типа функционируют на участке, который расположен до клапана, либо установленные значения поддерживаются в контуре системы.
- Редуктор «после себя». Заданные значения поддерживаются в контуре системы или за клапаном.
- Регулятор перепада давления. Приборы данного типа защищают систему от значительных перепадов давления, учитывая значения, заданные в системе или технологической установке при последовательном соединении с клапаном. Сохраняется стабильная разница между значениями давления в импульсных трубках.
Основные преимущества регуляторов давления
Регулятор давления воды прямого действия отличается простым использованием и открывается автоматически под воздействием самой рабочей среды. Монтаж не требует особых знаний и навыков. В случае необходимости можно быстро выполнить любые задачи. Давление регулируется в соответствии с показаниями манометра.
Технические характеристики
Регулирующие давление рабочей среды устройства предназначены для использования в системах отопления, тепловых и охладительных системах, а также в системах кондиционирования.
Делая выбор, следует ориентироваться на технические параметры. Наибольшее значение имеют расход и максимально возможное давление рабочей среды, ее температура. Не менее важны тип присоединения устройства к трубопроводу, размеры прибора и диапазон настроек.
Регулятор давления воды отличается небольшими габаритами, производится из прочного металла, без него нельзя обойтись в частном доме. На трубопроводе конструкции закрепляются разными способами - сварка, фланцы, резьба. Самостоятельный контроль предельного давления выполняется с помощью винта.
Нормальная работа отопительной системы невозможна без устройства, регулирующего давление. Регуляторы позволяют избежать проведения дорогостоящих ремонтных работ при поломках в системе вследствие гидравлических ударов и других нарушений нормального рабочего процесса.
Установка регулирующих приборов - гарантия предупреждения серьезных проблем и продления срока эксплуатации оборудования.
