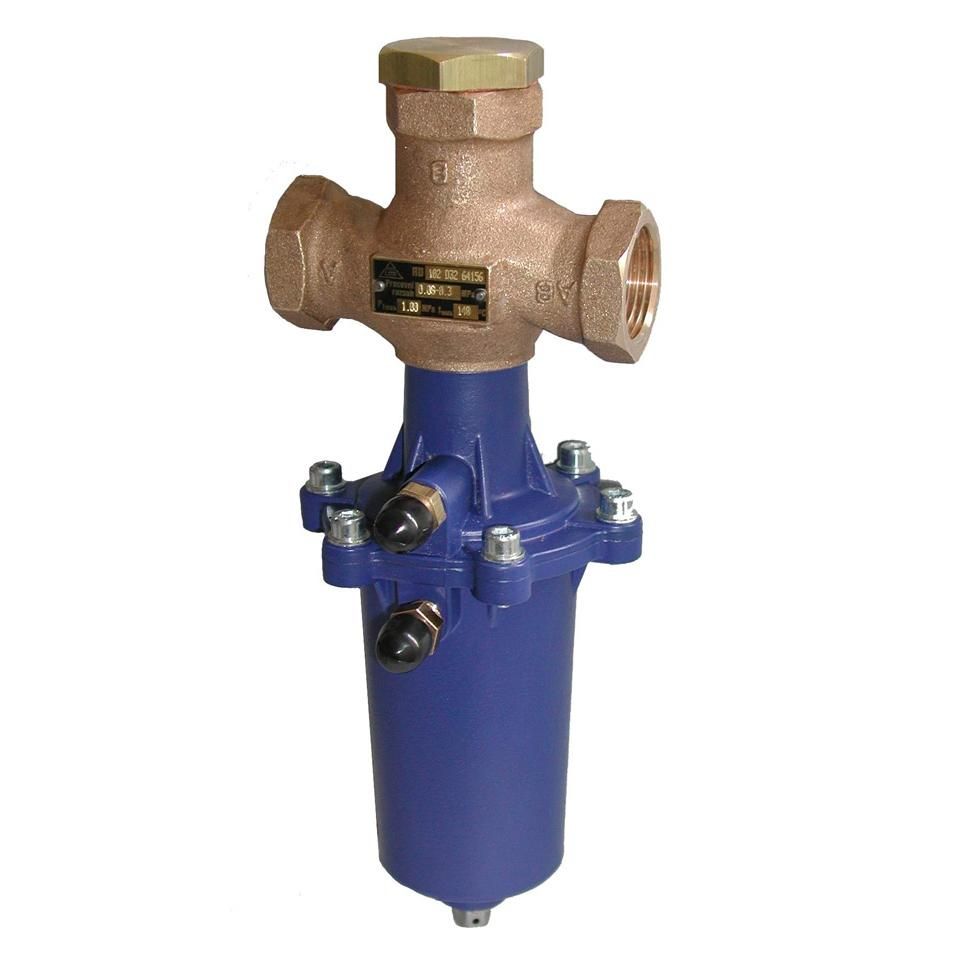

Регулятор давления после себя
Существует большое многообразие запорной арматуры, предохраняющей трубопроводы от повреждений, которые могут быть вызваны изменениями напора, избытком воздуха в системе. Функция этого регулятора заключается в ограничении давления воды до определенного значения на участке трубы за клапаном.
Регулятор давления «после себя» дает возможность поддерживать требуемое значение давления в системе трубопроводов. Данные приборы зачастую используют в отоплении, вентиляции и системах тепло- и водоснабжения. В большинстве котельных и ИТП также используется данный тип арматуры.
Описание и конструкция
Посредством редуктора осуществляется регулирование давления «после себя» до требуемого значения.
Регулирование осуществляется с помощью изменения проходного сечения в клапане. Если за регулятором напор превышает заданное значение, который было установлено до этого, клапаном обеспечивается перекрытие потока. Если напор снижается, то происходит открытие клапана.
У регулятора прямого действия принцип работы основан на том, как используется энергия рабочей среды. На мембрану, которая имеет жесткое соединение с затвором, воздействие оказывает напор воды, который направлен на то, чтобы закрыть клапан, противоположно ему воздействует сила сжатия пружины, направленная на открытие арматуры. Положение затвора зависит от баланса между силами.
Основные преимущества
Регулятор давления «после себя» может справляется со следующими задачами: стабилизация напора, ликвидация шума гидравлического характера, защита трубопроводной арматуры от перепадов давления. Регуляторы широко применяются, так как они обладают простыми вариантами настройки, а также повышенным уровнем надежности.
Оправдывается довольно существенная цена на эту арматуру. В случае поломки, на ремонт не потребуется большого количества времени и редких запчастей. Для данных устройств не требуются внешние источники энергии и гарантирована повышенная точность поддерживаемого давления.
Технические характеристики
В случае выбора регулятора «после себя» требуется принимать во внимание какой после клапана требуется поддерживать уровень давления. Значение данного показателя находится в зависимости от силы сжатия пружины.
Некоторые регуляторы серийно укомплектованы единственной пружиной и обладают только одним диапазоном настроек, другие могут быть укомплектованы пружинами с разной степенью жесткости и обладать более чем одним диапазоном. Поддерживаемое давление должно принимать значение в средней трети диапазона, который регулируется.
Следующим важным показателем является напор в трубе до монтажа регулятора. Регуляторы воды «после себя» могут иметь отличия и по максимуму температуры, при которой будет обеспечиваться корректность работы арматуры, а регулирование будет точным.
Температура может принимать значения в диапазоне 100-300 градусов по Цельсию. Цена регулятора имеет зависимость от требуемого диапазона, материала, из которого выполнен прибор, а также температуры.
В отопительных системах рассматриваемые регуляторы используются в целях автоматизированной подпитки независимых систем и котельных, а также для того, чтобы снижать давление в подающем трубопроводе теплосетей.
