Регулятор давления «после себя»
Регулятор давления «после себя» - разновидность трубопроводной арматуры, которая необходима для поддержания в автоматическом режиме определенного давления рабочего потока в зоне перед объектом. Поддержание осуществляется с помощью изменения расхода рабочей среды.
Регуляторы такого типа осуществляют регулирование давления в точке, которая располагается за вентилем. Принцип работы устройства заключается в перекрывании рабочего потока, чтобы обеспечить установленные пользователем параметры. В зоне регулирования рабочий поток отбирается наружным или внутренним способом.
Важной функцией подобной трубопроводной арматуры также является обеспечение защиты установленного на трубопроводах оборудования и приборов, которые располагаются за клапаном.
Конструкционные особенности и виды
Регулятор давления «после себя» современные производители оснащают приводом (может быть выполнен в виде поршня или мембраны), а нагрузка в устройствах выполняется посредством пружинных деталей с разной степенью жесткости. Подобный подход позволяет производителям делать устройства компактных размеров, которые имеют высокую степень чувствительности и невысокую инерционность.
- Модели с поршнем имеют простую конструкцию, недорого стоят, поэтому чаще всего монтируются в трубопроводах в бытовой сфере (квартиры, частные дома, коттеджи). Они необходимы, чтобы защитить кухонную и обогревательную технику, сантехническое оборудования от вероятных перепадов напора рабочей жидкости .
- Модели с пружинно-мембранным приводом устанавливаются обычно для длительной эксплуатации в вентиляционных, отопительных, распределительных системах, сетях тепло- и водоснабжения. В таких устройствах могут применяться специальные металлические мембраны, если предполагается эксплуатация трубопроводной арматуры при высоких показателях температуры и давления.
Помимо привода, регулятор давления «после себя» может иметь или не иметь компенсации входного напора. Стандартным решением этого вопроса является использование редукционного клапана, которые компенсацией на входе не располагает. Модели с компенсацией на входе способны поддерживать «после себя» давления на уровне, который был задан пользователем во время настройки (колебания на входе на этот показатель никак влиять не будут).

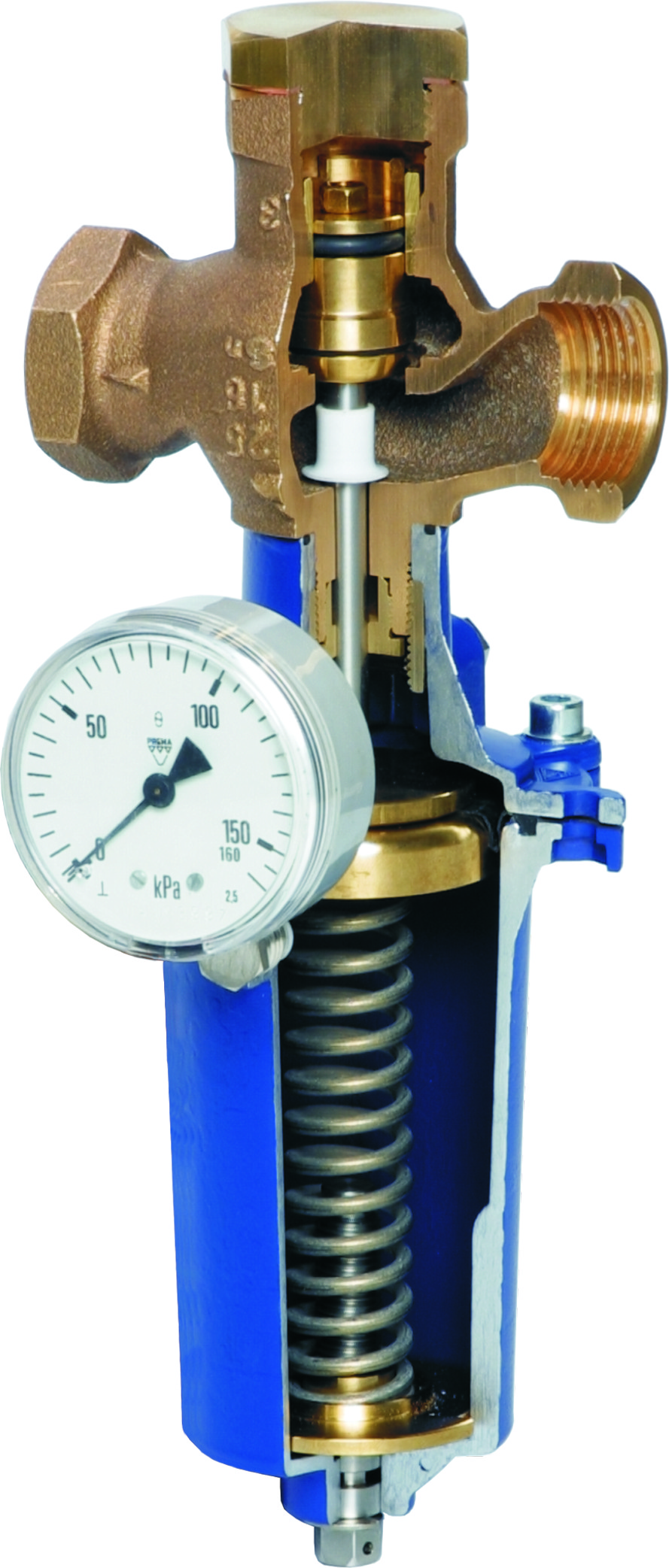

Составными элементами конструкции современного редуктора «после себя» являются:
- Мембрана.
- Пружина.
- Конус клапана.
- Манометр.
- Винт настройки.
- Корпус и другие детали.
Основные преимущества
К наиболее важным достоинствам регуляторов «после себя» можно отнести:
- Простота исполнения с конструкционной точки зрения.
- Гарантия долговечности оборудования от всех ведущих заводов-производителей.
- Возможность подобрать на современном рынке модель, которая будет подходить по техническим характеристик и диаметру трубопроводу, где предполагается выполнить установку.
- В процессе работы устройства давление сохраняется на заданном пользователем уровне, норма не превышается, параметры при необходимости оперативно стабилизируются.
- Процесс установки на трубопровод подобных устройств не отнимает много времени (если доверить работу профессионалу).
- Для работы устройства не требуется использования дополнительных источников энергии.
- Осуществлять регулирование давления можно в широком диапазоне.
Оборудование такого типа ремонтопригодно и не требует постоянного особого технического обслуживания.
