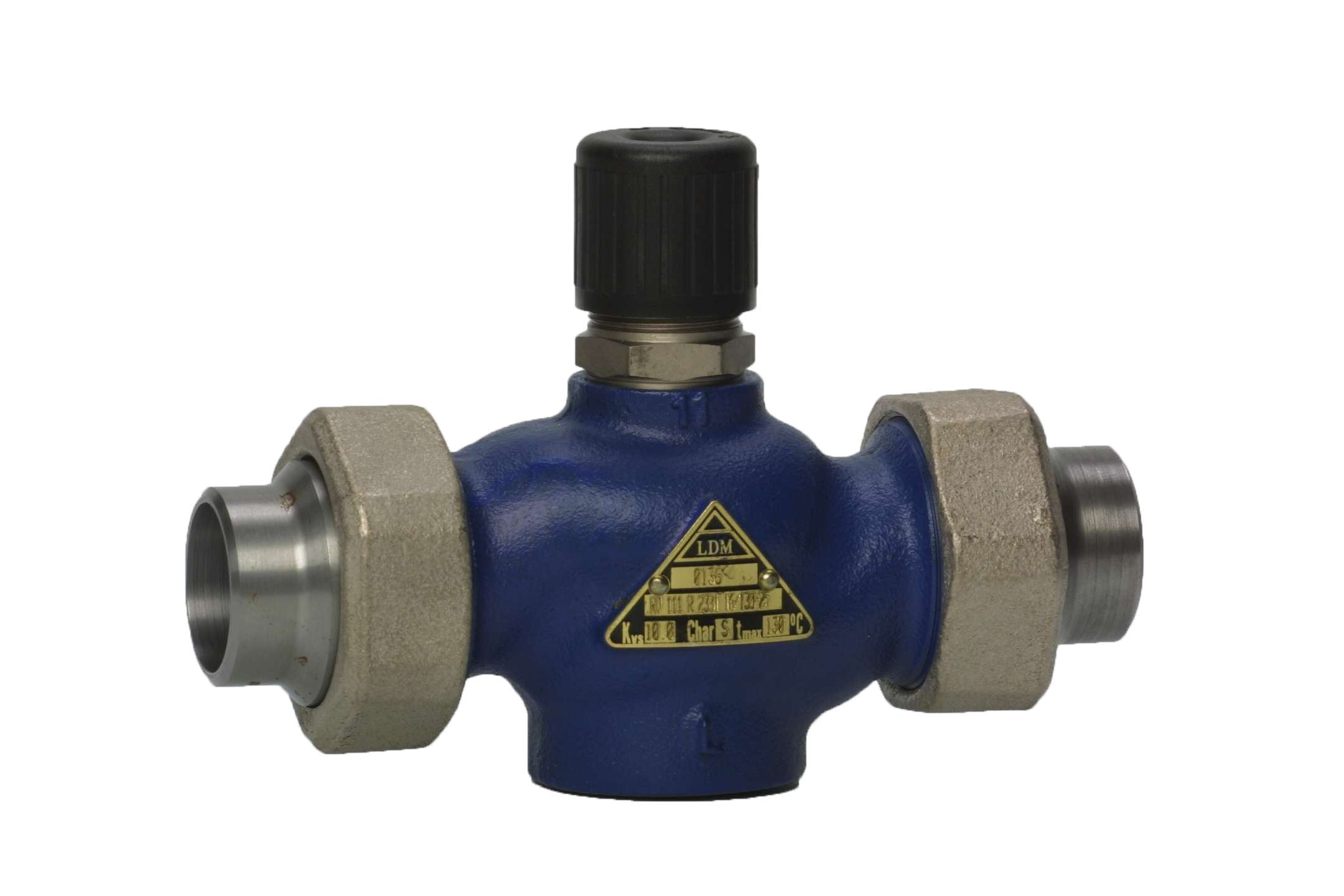

Седельный регулирующий клапан
Седельный регулирующий клапан относится к типу функциональной трубопроводной арматуры для скоростной регулировки давления и перекрытия потока рабочей среды на промышленных магистралях. Широко используются в системе центрального и автономного водоснабжения, в котельных, тепловых пунктах, ТЭЦ. Универсальная конструкция клапана применяется при работе с агрессивными средами высоких температур и давления в химической промышленности, нефтеперерабатывающих заводах, строительстве и пр.
Конструктивные особенности
Конструктивно седельный регулирующий клапан подразделяется на односедельный и двухседельный. Принцип работы основан на передвижении штока (плунжера) через седло (седла) перпендикулярно движению рабочей среды. Происходит изменение площади проходного сечения, регулируя давление и объем потока.
Для узла используется привод, обеспечивающий линейное, поступательное перемещение плунжера (сверху вниз). Двухседельные конструкции имеют более уравновешенный затвор, арматуру широко используют для непрерывной регулировки давления (до 6,5 МПа) в промышленной магистрали диаметром до 300 мм. Вне зависимости от конструктивного типа седельный регулирующий клапан состоит из следующих деталей.
- Корпус. Изготавливается из углеродистой, нержавеющей стали, серого или высокопрочного чугуна, чугуна с шаровидным графитом. Для клапанов малого диаметра используется бронзовое или стальное литье.
- Плунжер. Имеет конструктивные типы: тарельчатый, стержневой, игольчатый. Изготавливается из нержавеющей стали. При эксплуатации в агрессивных средах металл проходит цинкование гальваническим методом, может покрываться высокопрочным полимером.
- Уплотнитель. Полимерные материалы, каучук, сильфонный уплотнитель определенного класса.
По типу управление арматура классифицируется:
- ручное управление;
- электропривод;
- пневмопривод.
Преимущества использования
В зависимости от конструкции корпуса оборудование разделяется на наклонную и прямую арматуру. Преимущества прямого клапана.
- Используются для магистралей большого диаметра (от 150 мм.).
- Могут иметь двухходовую, трехходовую конструкцию для разделения (смешения) рабочей среды.
- Изготавливаются с учетом критических нагрузок на затвор при большой скорости рабочего потока.
- Имеют большой срок эксплуатации до 10 лет при частых переключениях (от 30 000 – 100 000 рабочих циклов, 27 переключений в день).
- Используются для всех типов рабочей среды: пар, вода, нефть, кислотные отсевы химической промышленности.
Наклонную конструкцию корпуса имеет арматура меньшего диаметра присоединительных патрубков, рассчитанная на большой срок эксплуатации на магистралях ЖКХ, в инженерных сетях центрального водоснабжения, как на отдельный дом, так и на промышленный объект.
Рекомендуется устанавливать фильтры грубой очистки перед седельным клапаном, для увеличения срока эксплуатации оборудования.
К преимуществам конструкции с небольшой площадью пропускного сечения относят.
- Небольшой вес арматуры.
- Возможность устанавливать на вертикальные и горизонтальные участки трубопровода.
- Рассчитаны на рабочее давление до 40 бар при температуре до 180о С.
- Монтаж на фланцы, муфты, с использованием резьбы.
К недостаткам узла можно отнести большую зависимость от качества среды, которой выступает вода и пар. Данный тип оборудования редко используют для регулирования прохода щелочных, кислотных отсевов, нефти.
