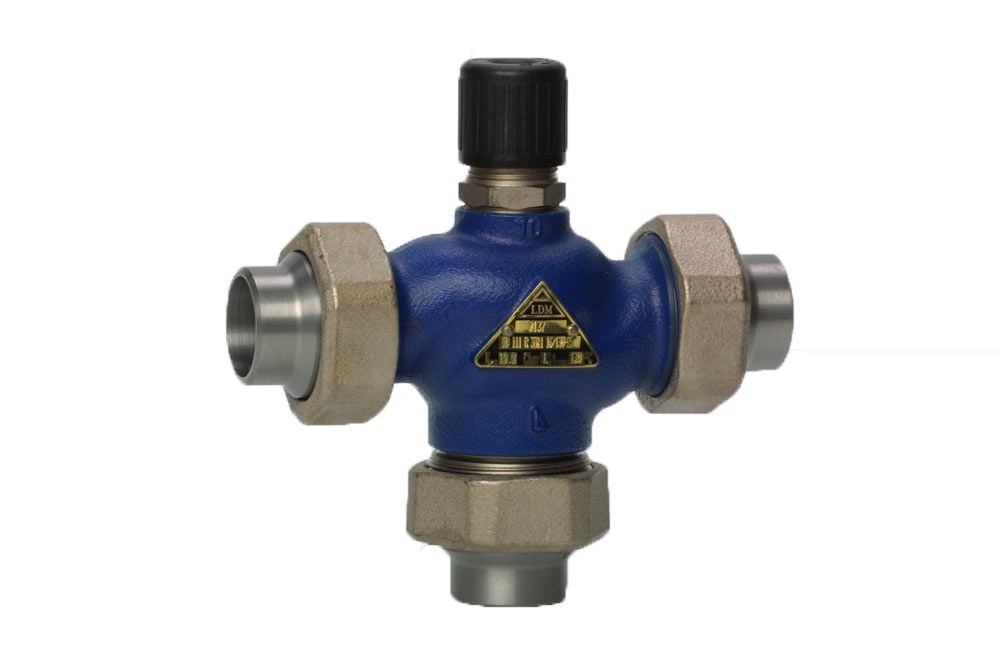

Трехходовой клапан
Трёхходовой клапан – вид трубопроводной арматуры, который применяется в системах отопления, в тепловых пунктах, в магистральных трубопроводах, распределительных инженерных сетях в целях смешивания и распределения нескольких потоков воды. В отличие от двухходовых моделей, здесь предусмотрено наличие трех патрубков:
- Входного и 2-х выходных (если устройство требуется для разделения водного потока),
- 2-х входных и выходного (если оборудование используется для смешения нескольких водных потоков).
Чтобы из патрубка вышла жидкость конкретной температуры, заданной пользователем, во входные отверстия арматуры осуществляется подача воды разной температуры, которая задана заранее.
Управляться трехходовой клапан может вручную (рукояткой или вентилем), либо с применением электрического привода, пневматики, гидравлики. При использовании электропривода контроллер будет передавать соответствующие сигналы, полученные от датчиков, на запирающий элемент.
Особенности конструкции
Основным запирающим и регулирующим элементом в трехходовом клапане является конус, закрепленный к штоку. В процессе эксплуатации происходит перемещение конуса в корпусе, если поступают соответствующие сигналы от контроллера для электропривода.
Изготовление корпуса данной трубопроводной арматуры может вестись из различных материалов. Обычно корпуса бывают:
- Бронзовыми.
- Стальными (аустенитная нержавеющая или легированная литая сталь).
- Чугунными (используется традиционный серый чугун или специальный высокопрочный чугун).
Материал изготовления корпуса окажет прямое влияние на стоимость оборудования. Поэтому, если планируется работа устройства в бытовых условиях, в небольших тепловых пунктах, то вполне можно обойтись недорогими чугунными моделями, которые прослужат достаточно долго. Конус в трехходовых клапанах делается из нержавеющей стали высоких марок.
Выбирая трехходовой клапан, нужно учитывать максимальную эксплуатационную температуру рабочего потока, значения номинального давления, объем проходящей воды через регулирующий элемент.
Области применения
Трубопроводная арматура для распределения и смешивания жидких рабочих сред нашла свое активное применение в системах отопления, кондиционирования и инженерных сетях в целом. В процессе установки таких устройств в системах отопления монтаж осуществляется обычно только на обратный (либо вспомогательный) трубопровод, в котором вентиль выступит в качестве основного смесительного устройства. Также находят свое применения трехходовые клапаны, которые разделяют поток рабочей среды (они обычно устанавливаются исключительно на прямых отрезках трубопровода).
При выборе устройства нужно обратить внимание на следующие параметры:
- Показатели номинального давления.
- Объем прохождения рабочей среды через арматуру (в кубометрах в час).
- Диаметр (должен соответствовать диаметру трубопровода, но необязательно).
- Материал изготовления.
- Способ крепления к трубопроводу.
- Допустимый диапазон перепадов давления в процессе эксплуатации.
Для котельных, тепловых пунктов разного типа, крупных систем отопления, станций водоснабжения выбираются трехходовые клапаны с электроприводом. Наличие таких устройств позволяет осуществлять дистанционное управление трубопроводной арматурой, включать и выключать ее при необходимости, закрыть или регулировать поток рабочей среды так, как требуется.
