Поворотный затвор дисковый межфланцевый
Поворотный затвор дисковый межфланцевый относится к классу запорной трубопроводной арматуры, задача которой регулировать или перекрывать движение рабочей среды. Главный элемент затвора, регулирующий скорость движения, изготавливается в форме диска, поворачивающегося вокруг своей оси. В зависимости от типа конструкции поворот может быть перпендикулярным, угловым по отношению к движению среды.
Поворотный затвор дисковый межфланцевый, в зависимости от конструктивных особенностей, широко используется при монтаже и эксплуатации систем водоснабжения в ТЭЦ, котельных, коммунальном хозяйстве. При обслуживании и ремонте газопроводов, в нефтеперерабатывающей отрасти, строительстве, пожарной службе. Может использоваться для регулирования потока при транспортировке сыпучих сред бензонапорным методом при высоком давлении.
Конструктивные особенности и виды запорной арматуры
В зависимости от угла наклона, поворотный затвор дисковый межфланцевый разделяется на классы.
- Осевые. Угол поворота диска перпендикулярен движению потока рабочей среды и совпадает с осью диска.
- Эксцентрики. Угол поворота отклоняется от оси диска. Второе название класса: затворы Баттерфляй (butterfly valve). Среди типов оборудования 2,3,4-эксцентриковые механизмы

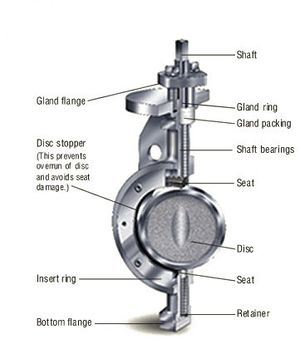

Стандартная конструкция запорного узла.
- Корпус. Изготавливается из легированной стали или чугуна.
- Седло. Материал изготовления каучук.
- Кольца. Круглые на уплотнение штока, рельефные на внешний обод.
Использование уплотнительных колец исключает установку дополнительных фланцевых прокладок и обеспечивает высокую герметичность оборудования.
- Диск запорный.
- Сквозной шток.
- Защитная тарелка.
- Уплотнитель штока.
- Рычаг.

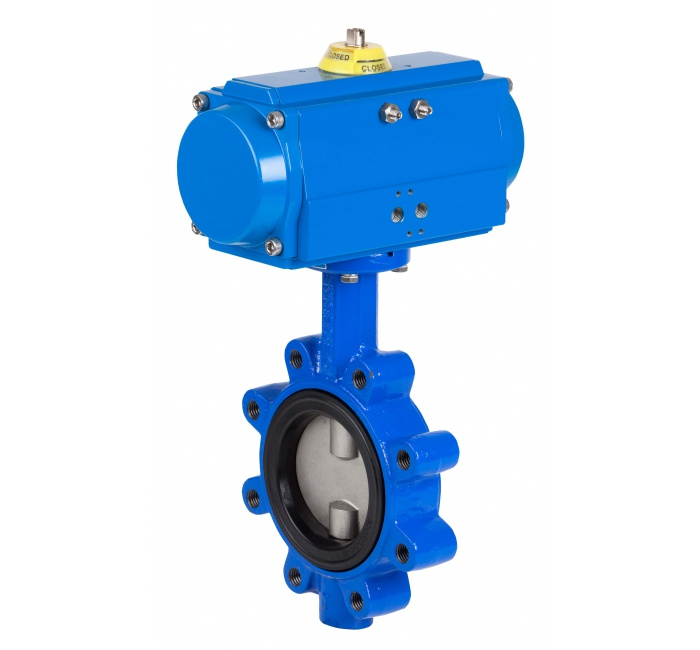

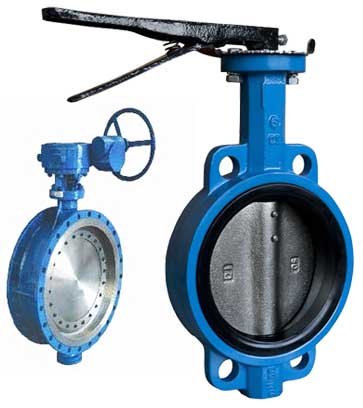

Поворотный затвор дисковый межфланцевый может комплектоваться двумя типами рычага. Используется пневмопривод двойного или пружинно-возвратного действия, ручное переключение (10 позиций), электропривод.
Преимущества трубопроводных дисковых затворов
Несмотря на высокую степень герметичности соединения, данная запорная арматура используется при невысоких давлениях рабочей среды, среди преимуществ узла.
- Простота эксплуатации и быстрый монтаж. Допускается ремонт механизма с заменой деталей.
- Небольшие габариты.
- Используется для перекрытия потока среды как в трубах минимального (50 мм.), так и в трубопроводе максимального диаметра (до 3 метров).
- Использование герметичного класса А на затворах с упругим уплотнителем седла из ламинара и стали.
- Возможность использования для перегонки малоагрессивных сред (морская вода, бензин, абразивная суспензия, газ) при температуре от -30 С до +200 С.
- Высокие антикоррозийные показатели. Благодаря использованию чугуна и углеродистой стали для корпуса и диска с нанесением дополнительного слоя эластомерного или полимерного покрытия.
Среди недостатков конструкции отмечают:
- уменьшение гидравлических характеристик (скорости протекания среды) за счет расположенного внутри диска;
- сложность чистки узла из-за конструктивных особенностей;
- небольшой люфт при ручной регулировке.
Монтаж и управление
На трубопроводе небольшого диаметра используют ручное управление, возможно использование редуктора или маховика. Запирающий диск имеет максимальный угол поворота 90о. Для регулировки движения рабочих сред в трубопроводе диаметра от 50 см. используются поршневые гидро-пневмоприводы, одно или многооборотные электроприводы.
Поворотный затвор дисковый межфланцевый устанавливается по стяжному принципу соединения с использованием шпилек по фланцам трубы. В конструкции затвора может быть предусмотрено наличие оригинальных фланцев, которые стягиваются с аналогичными обратными фланцами трубопровода.
